CTU料箱机器人仓储与产线配送解决方案

CTU料箱机器人仓储与产线配送解决方案面向料箱、纸箱、周转箱及PCB板框的自动存取、搬运、缓存和配送。系统由单料箱或多料箱机器人、货架、工作站、输送线、充换电设备、iWMS仓储管理与RCS机器人调度组成，可覆盖入库上架、库存管理、拣选出库、线边配送、空箱回收和盘点等业务。

一、方案适用场景

• 鞋服仓、电商仓、医药中心仓及商业物流中心
• 汽车行业小件立库、零部件仓和线边缓存区
• 3C电子原材料、半成品、PCB板框和SMT上下板机配送
• 标准料箱、纸箱、周转箱及定制载具的高密度存储
• 输送线、梳齿工作站、货到人工作站和大小车协同

二、多料箱CTU机器人

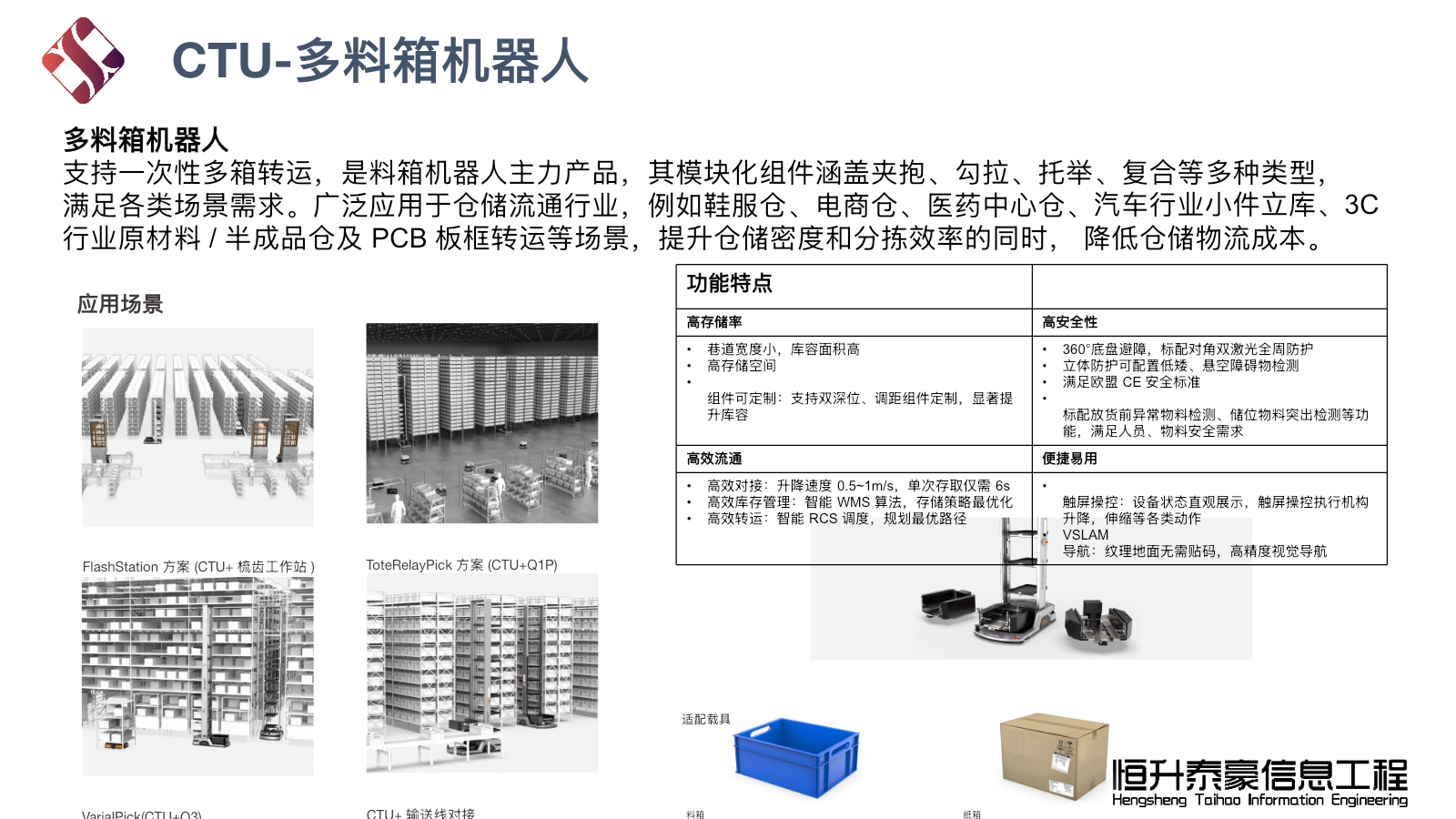

多料箱机器人支持一次任务转运多个料箱，是高密度料箱仓储的主力设备。模块化执行机构可配置夹抱、勾拉、托举和复合方式，适配不同尺寸、材质和结构的料箱或纸箱。

2.1 高存储率

机器人巷道宽度小，可充分利用垂直空间。通过双深位、调距组件和多层储位设计提高单位面积库容，适用于仓库面积受限、SKU较多及空间利用率要求高的项目。

2.2 高效流通

依据PPT产品数据，升降速度可达0.5至1m/s，单次存取最快约6秒。iWMS负责库存与存储策略，RCS负责任务分配和最优路径规划，实现存储、拣选和补货的连续协同。

2.3 高安全性

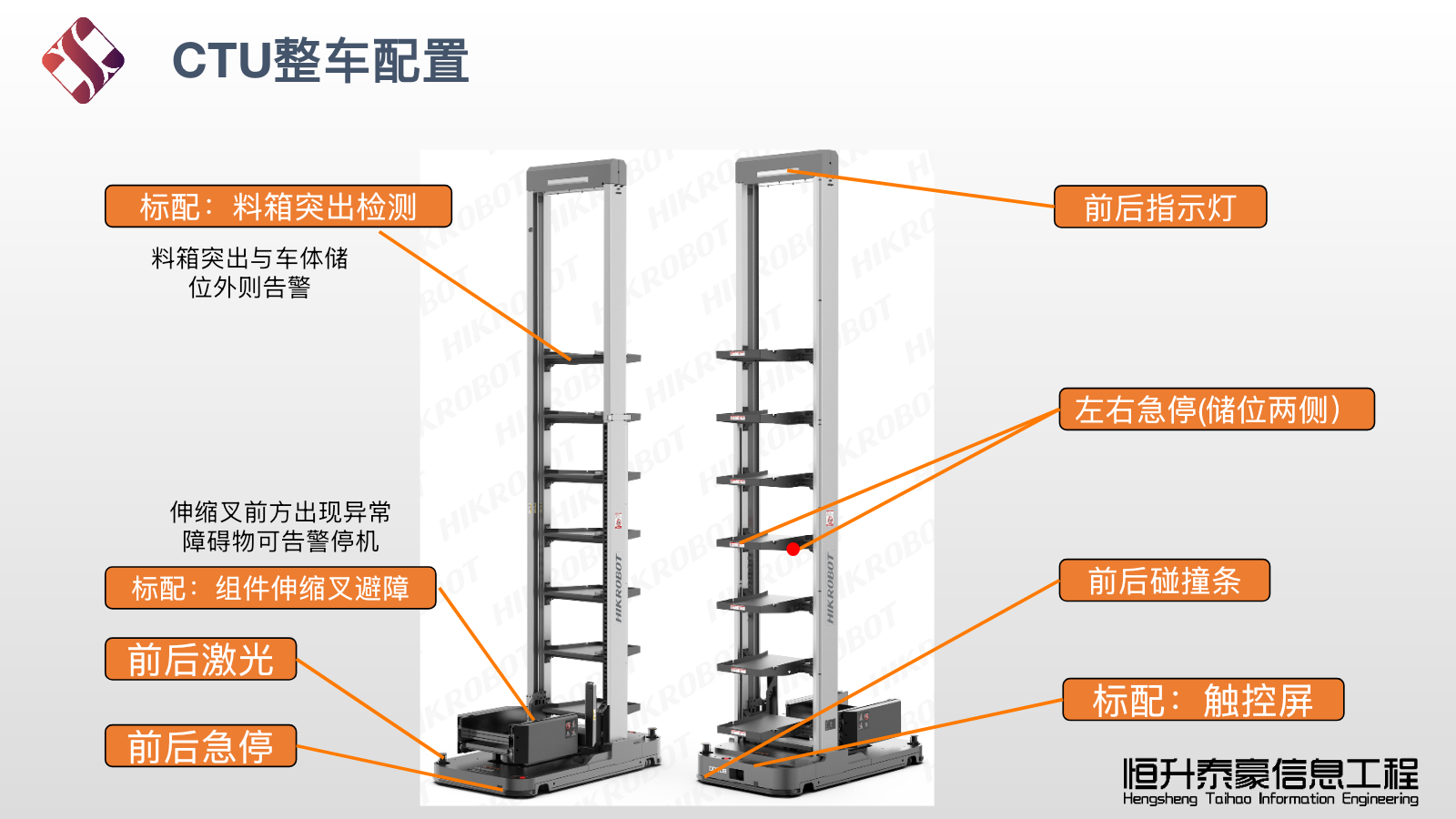

底盘采用对角双激光形成360度防护，可按现场增加低矮和悬空障碍物检测，并配置放货前异常物料检测、储位物料突出检测和安全停机策略，保护人员、设备及货物。

2.4 便捷操作

触摸屏直观展示设备状态，可手动控制升降和伸缩等执行机构。VSLAM纹理导航可在无需铺设二维码的纹理地面运行，减少现场施工和后续维护。

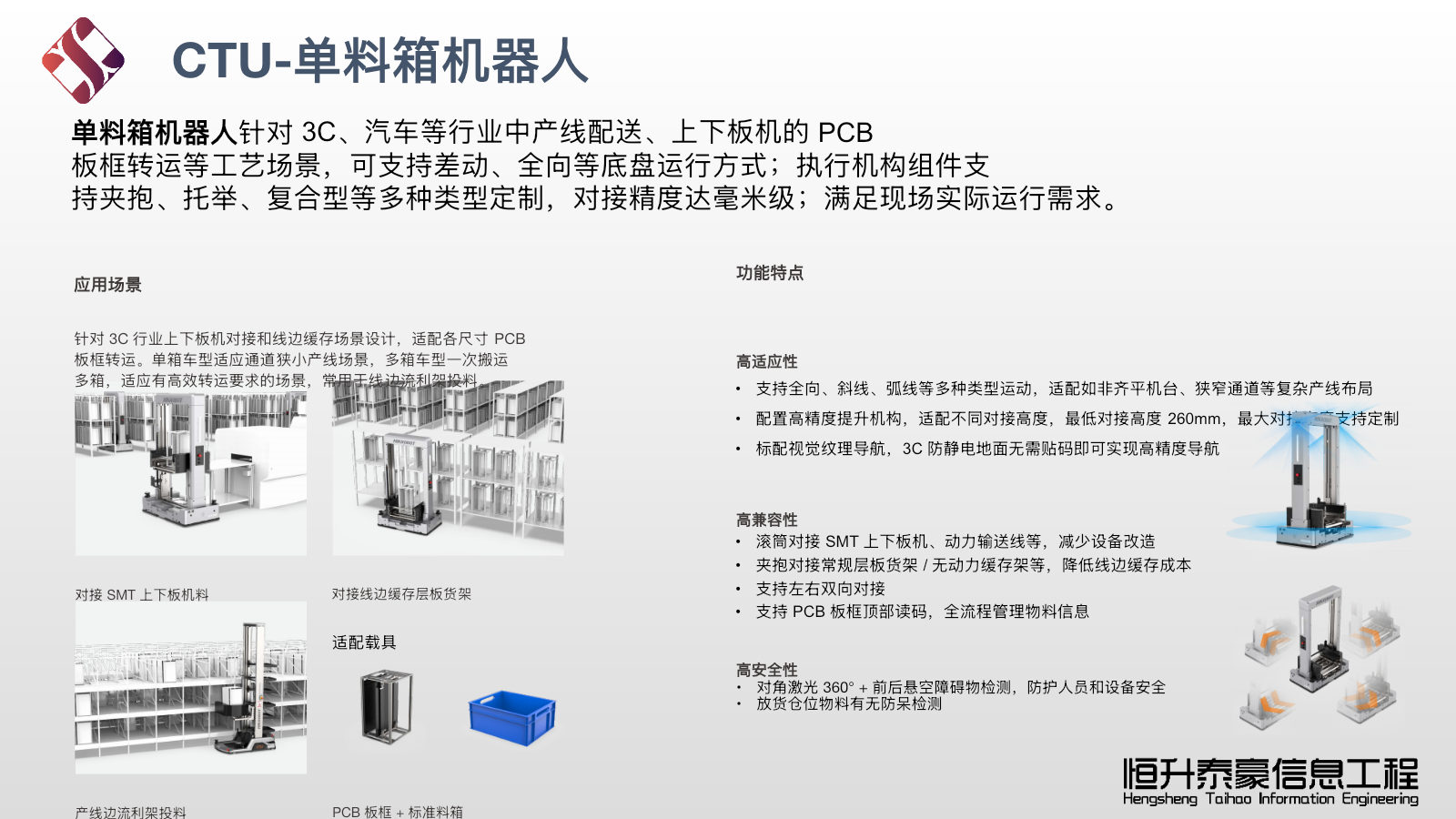

三、单料箱CTU机器人

单料箱机器人面向3C、汽车等行业的产线配送、SMT上下板机和PCB板框转运。底盘可采用差动或全向运动，执行机构支持夹抱、托举与复合定制，适合机台不齐平、通道狭窄及对接精度要求高的场景。

3.1 高适应性

• 支持全向、斜线、弧线等运动方式，适配复杂产线布局。
• 高精度提升机构最低对接高度约260mm，最大高度可按项目定制。
• 视觉纹理导航适配3C防静电地面，无需贴码即可实现高精度定位。

3.2 高兼容性

• 滚筒组件可对接SMT上下板机和动力输送线，减少设备改造。
• 夹抱组件可对接层板货架和无动力缓存架，降低线边缓存成本。
• 支持左右双向对接及PCB板框顶部读码，实现物料全流程追踪。

3.3 安全防呆

对角激光覆盖底盘周边，前后可配置悬空障碍物检测；放货前检测目标仓位是否存在物料，避免重复放货、碰撞和料箱跌落。

四、产品基线与模块化组合

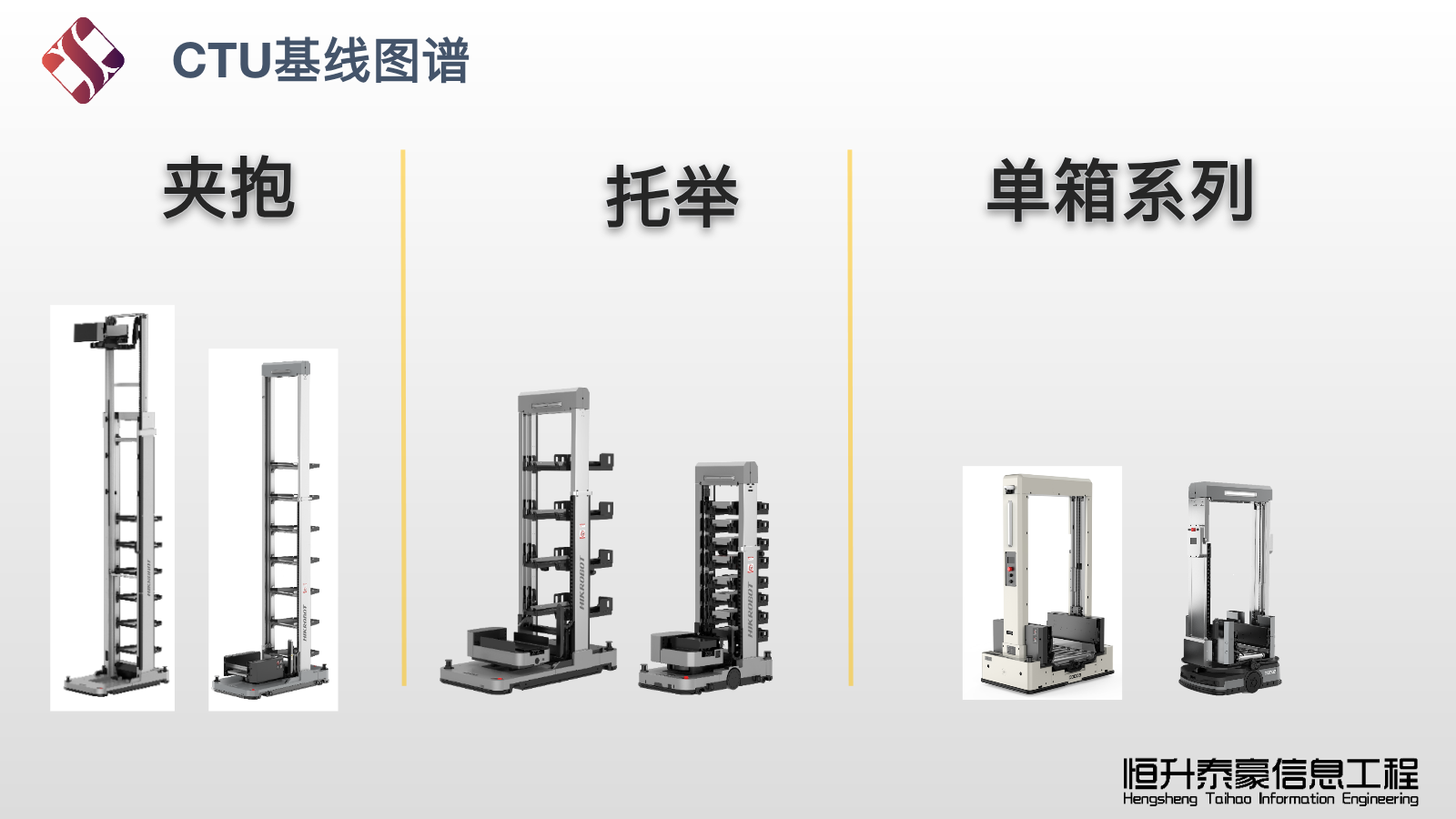

CTU产品覆盖夹抱、托举、复合及单箱系列，可根据箱体结构、取货方式、货架深度和工作站类型选择配置。模块化架构让底盘、门架、执行组件和储位能够按项目组合，缩短定制与交付周期。

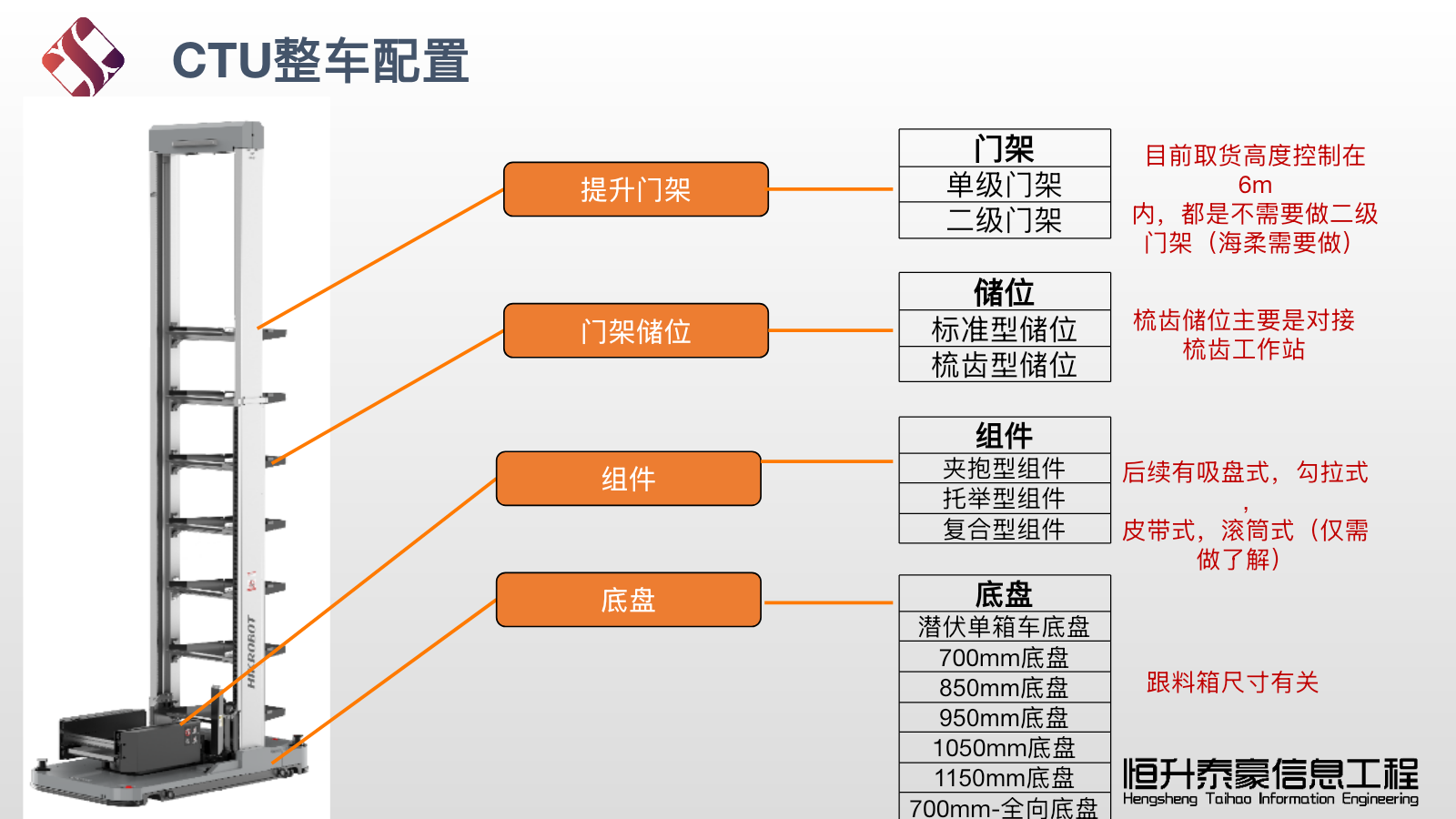

4.1 底盘选择

可选择潜伏单箱底盘、700mm、850mm、950mm、1050mm、1150mm多种宽度底盘，以及700mm级全向底盘。选型时综合考虑料箱宽度、机器人稳定性、通道宽度和转弯空间。

4.2 执行组件

执行组件包括夹抱型、托举型与复合型。夹抱适合有夹持边的标准箱，托举适合从底部承载的箱体，复合组件用于多种载具并存或需要兼容不同取放动作的场景。

4.3 门架与储位

门架可配置单级、二级和提升门架；储位可选择标准型、梳齿型及门架储位。PPT方案中常规取货高度控制在6米以内，具体层数与高度需根据箱体重量、货架稳定性和消防条件复核。

五、核心技术亮点

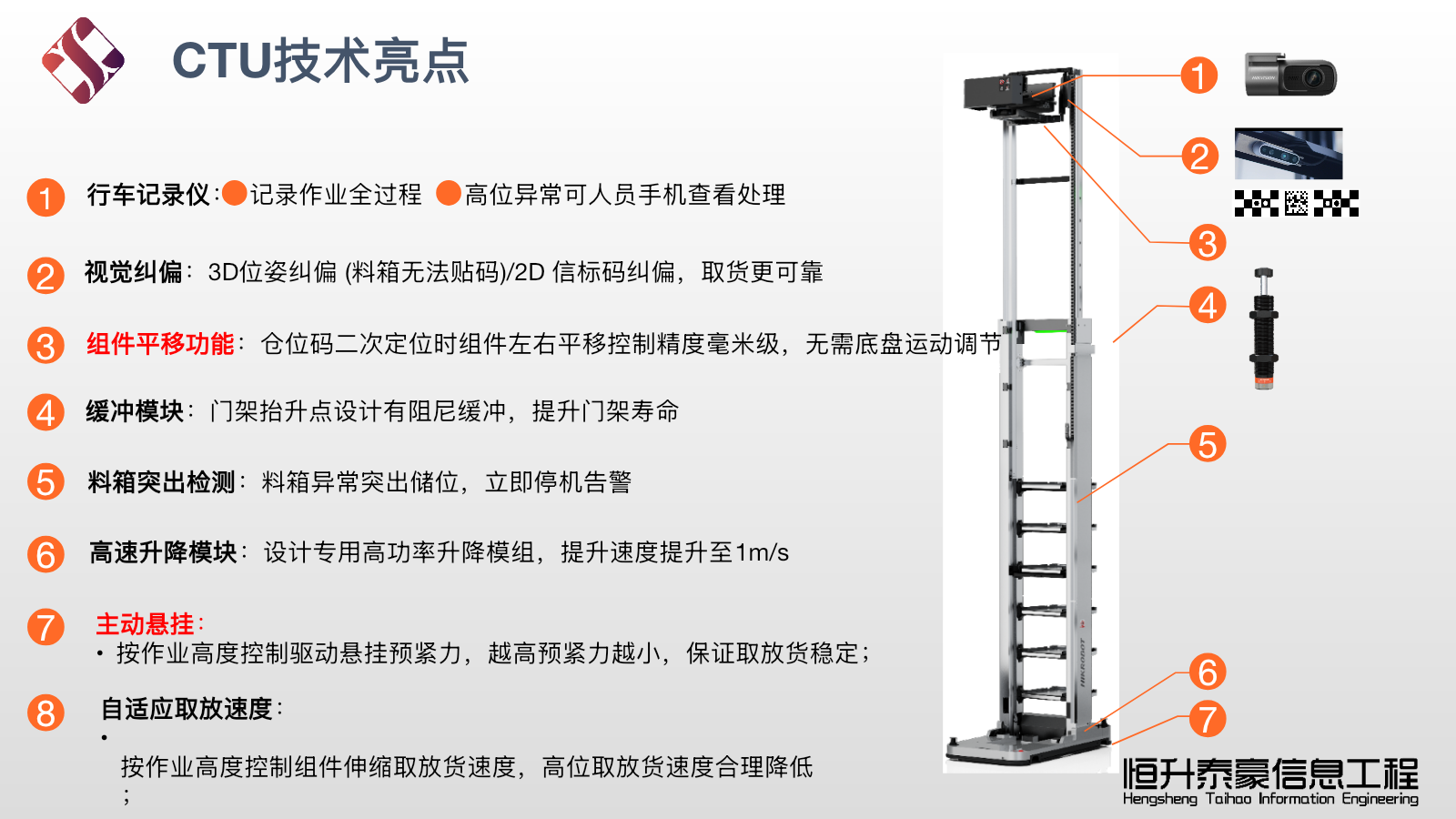

1. 行车记录仪：记录作业过程，高位异常可辅助人员远程查看和处置。
2. 视觉纠偏：通过3D位姿纠偏或2D信标码纠偏，提高无贴码料箱和复杂仓位的取货可靠性。
3. 组件平移：仓位二次定位时，执行组件可左右平移进行毫米级调整，无需底盘反复移动。
4. 门架缓冲：门架抬升点配置阻尼缓冲，降低冲击并延长结构寿命。
5. 料箱突出检测：料箱异常突出储位时立即停机并告警。
6. 高速升降：专用高功率升降模组，升降速度最高可达约1m/s。
7. 主动悬挂：按作业高度调整驱动悬挂预紧力，提高高位取放稳定性。
8. 自适应取放速度：根据作业高度自动调整伸缩速度，高位作业时合理降速。

六、CTU货架规划

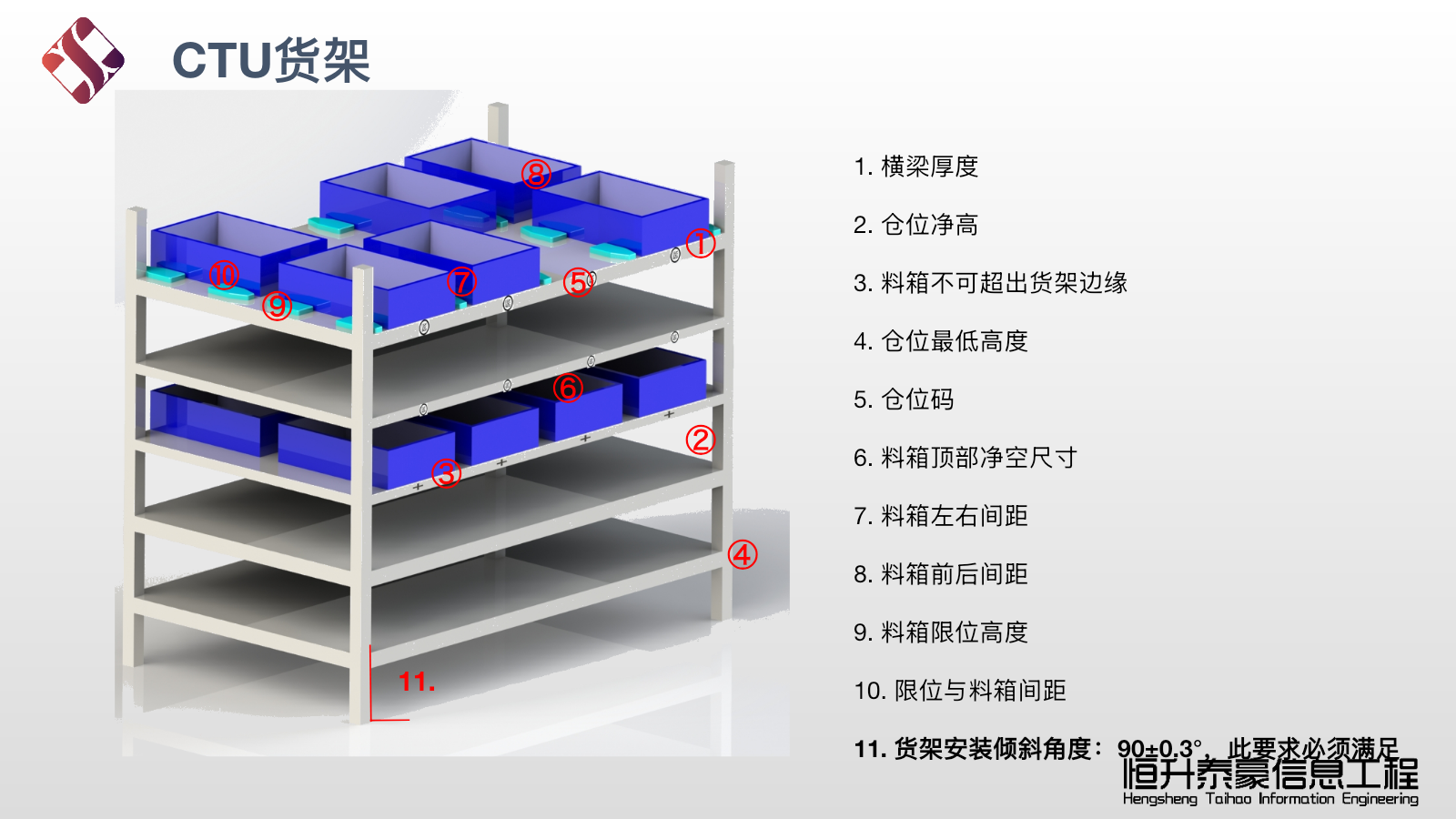

货架由立柱、横梁、层板、定位件、导向与防护结构组成，可按料箱尺寸、载重、存储层数和消防要求定制。规划时重点校核以下内容：

• 料箱外形、满载重量、箱体刚度及抓取位置是否稳定。
• 货架层高、列宽、巷道宽度和机器人转弯空间。
• 单深位、双深位或调距储位对库容与效率的影响。
• 仓位码、视觉标识、机械定位件和异常突出检测位置。
• 横向通道、消防设施、立柱和人员检修空间。

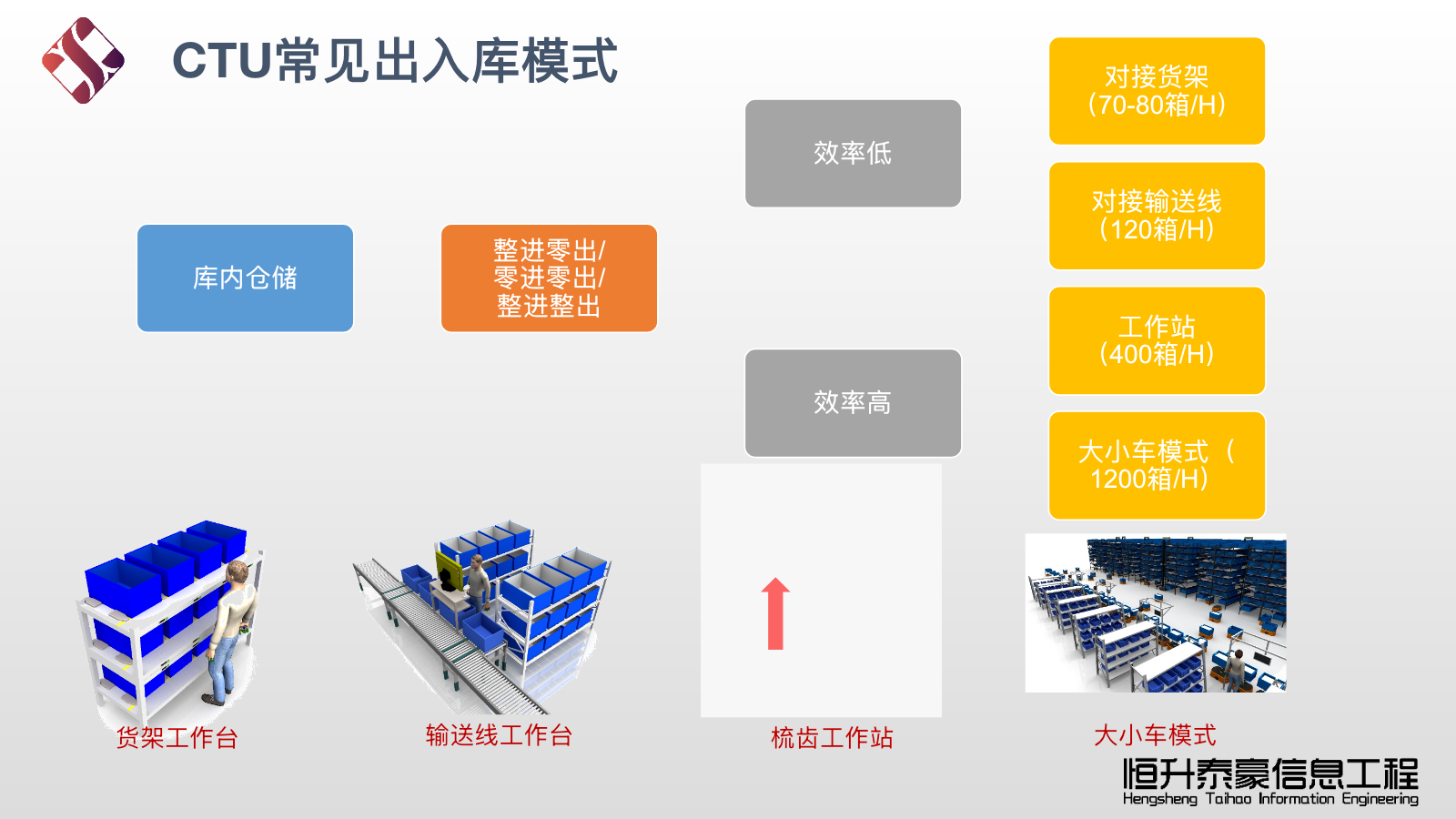

七、出入库工作模式

7.1 货架工作台

机器人将料箱送至固定货架工作台，人员完成拣选、复核或补货后再由机器人取回，适合柔性人工工位。

7.2 输送线工作台

CTU与动力输送线自动对接，通过设备握手信号完成料箱交接，可连接包装、分拣、检测或产线设备。

7.3 梳齿工作站

梳齿储位与梳齿工作站配合实现高速、多箱连续交接，适合订单量大、节拍要求高的拣选场景。

7.4 大小车协同

CTU负责高位、多层和多箱存储，小型Q1P机器人负责首层接驳与货到人转运，兼顾高库容和高效率。

八、ToteRelayPick大小车方案

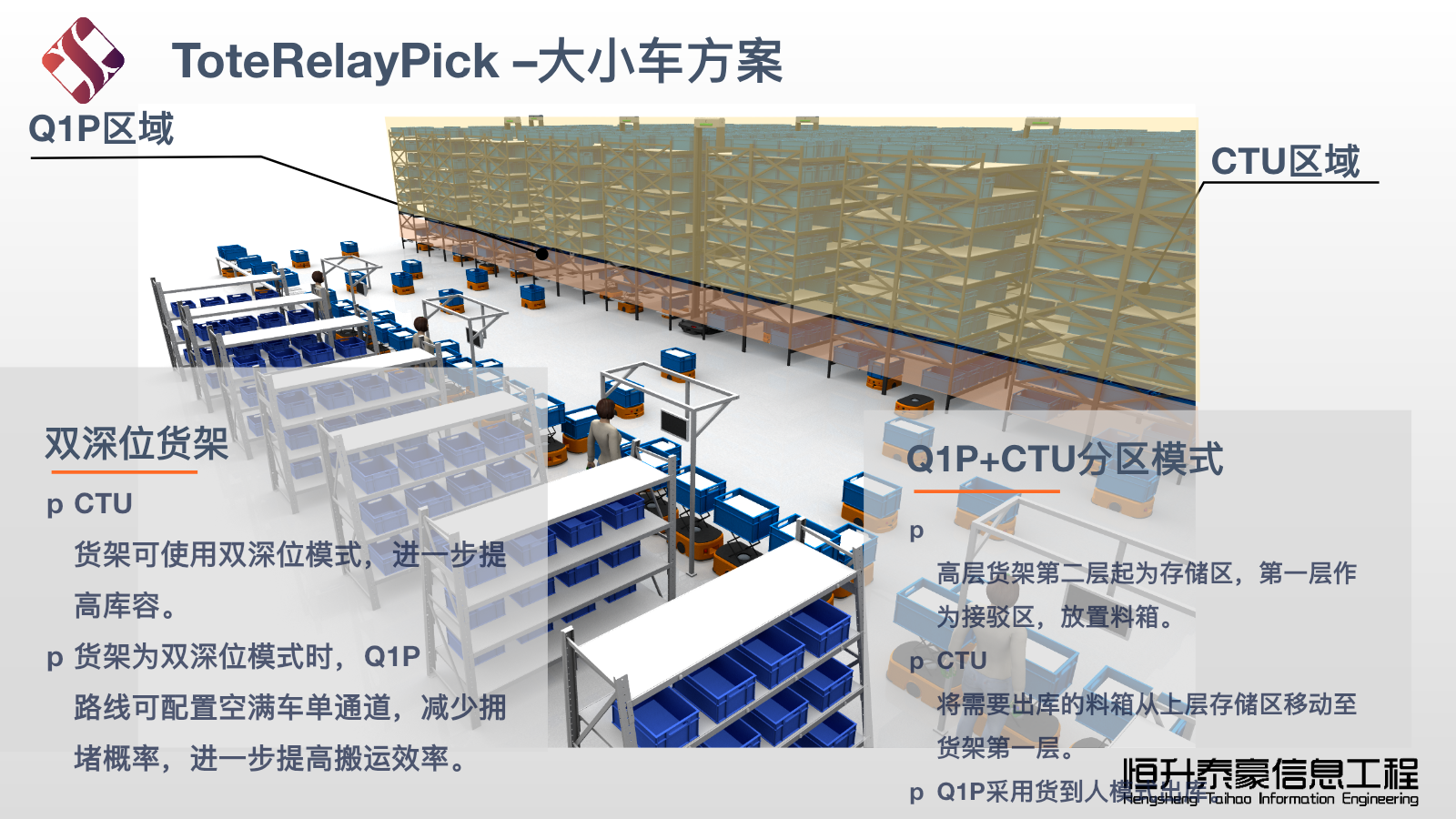

库区划分为CTU高密度存储区和Q1P快速转运区。CTU货架可采用双深位模式进一步提升库容，并将待作业料箱送至首层接驳区；Q1P从接驳区取箱并送往拣选或生产工位。

当货架采用双深位时，Q1P路线可规划为空车与满车单向通道，减少会车、避让和拥堵。系统根据任务优先级、料箱位置和车辆状态协调大小车作业，避免首层接驳位堆积。

九、典型业务流程

9.1 入库上架

1. 人员或输送线完成到货扫码，绑定料箱、SKU、批次和数量。
2. iWMS根据存储策略分配目标仓位并生成任务。
3. RCS调度CTU到入库点取箱，自动完成上架。
4. 机器人反馈任务结果，库存与仓位状态同步更新。

9.2 拣选出库

1. 订单或生产任务触发出库波次。
2. 系统按库存、效期、批次和路径选择料箱。
3. CTU将料箱送至工作站、输送线或首层接驳位。
4. 拣选完成后，剩余料箱自动回库或进入下一工序。

9.3 盘点与理货

系统自动生成盘点、移库和理货任务，CTU将目标料箱送至盘点工位，减少人员进入高位货架区域并提高库存准确性。

十、系统集成

CTU系统可与ERP、MES、WMS、订单系统、输送线、SMT上下板机、扫码器、称重设备、电子标签和工作站集成。iWMS管理物料、库存、仓位和业务规则，RCS管理机器人、地图、路径、交通和充电，设备控制层负责门架、伸缩组件和安全传感器。

十一、应用案例场景

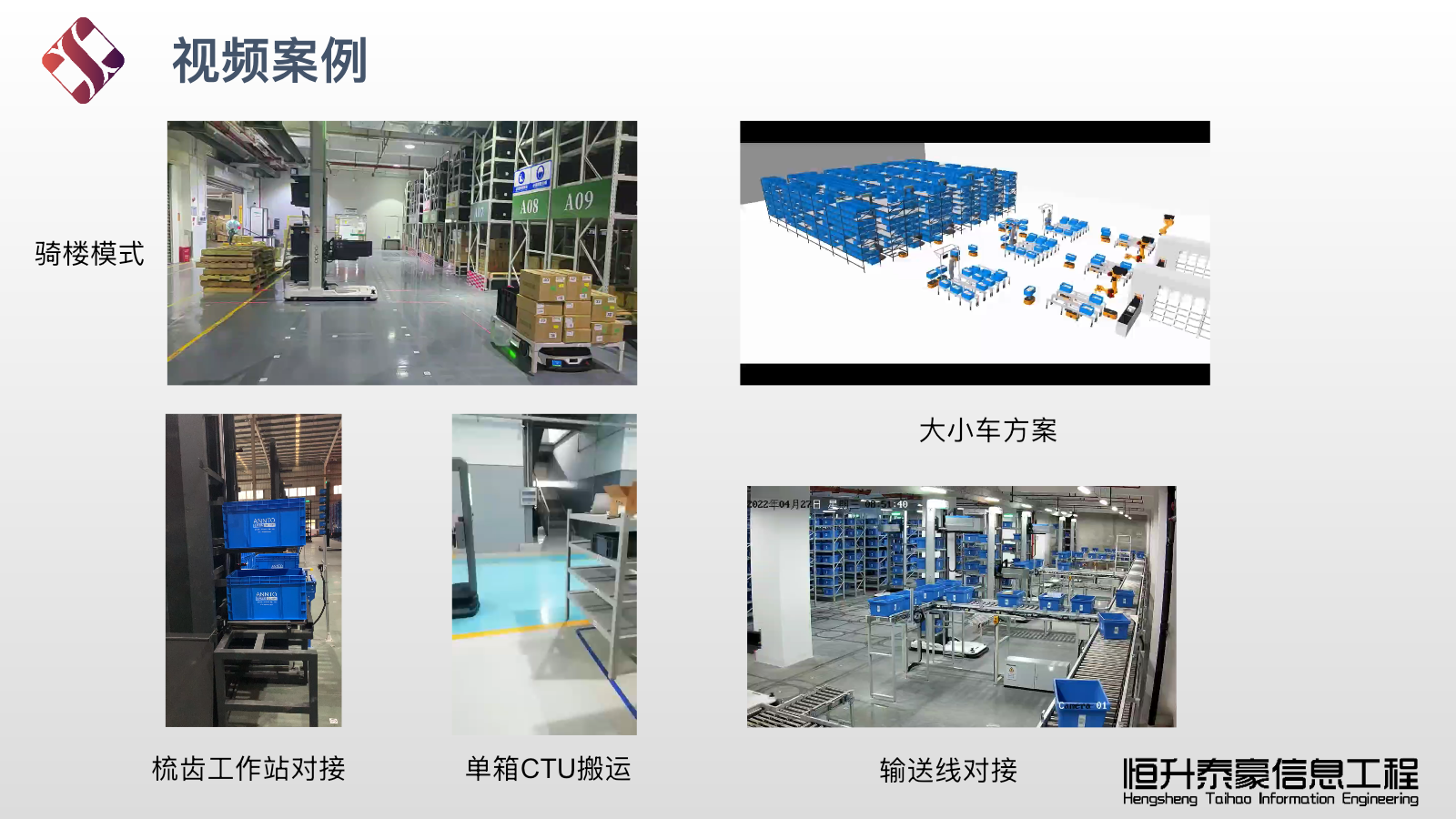

PPT展示的典型场景包括输送线自动对接、CTU与Q1P大小车协同、梳齿工作站连续交接、骑楼式货架模式和单箱CTU产线搬运，可按仓储面积、订单结构、设备节拍和投资规模进行组合。

十二、方案价值

• 提升库容：窄巷道、高层货架、双深位与多箱存储充分利用空间。
• 提高效率：自动存取、最优路径和多工作站协同减少等待。
• 降低错误：扫码、读码、库存策略和仓位校验保证物料一致。
• 保障安全：全周防护、悬空检测、突出检测及高位自适应控制降低风险。
• 柔性扩展：底盘、门架、组件、储位和软件流程可按业务增长扩展。
