FMR无人叉车搬运与堆高解决方案

FMR无人叉车搬运与堆高解决方案面向托盘、料笼、货架和大件载具的自动搬运、堆高、前移取放及输送线接驳。系统通过自动导航、货叉控制、栈板识别、安全防护、机器人调度和上层业务集成，替代重复性人工叉车作业，覆盖原材料入库、仓储上架、线边配送、成品回库和高位存取。

一、方案选型逻辑

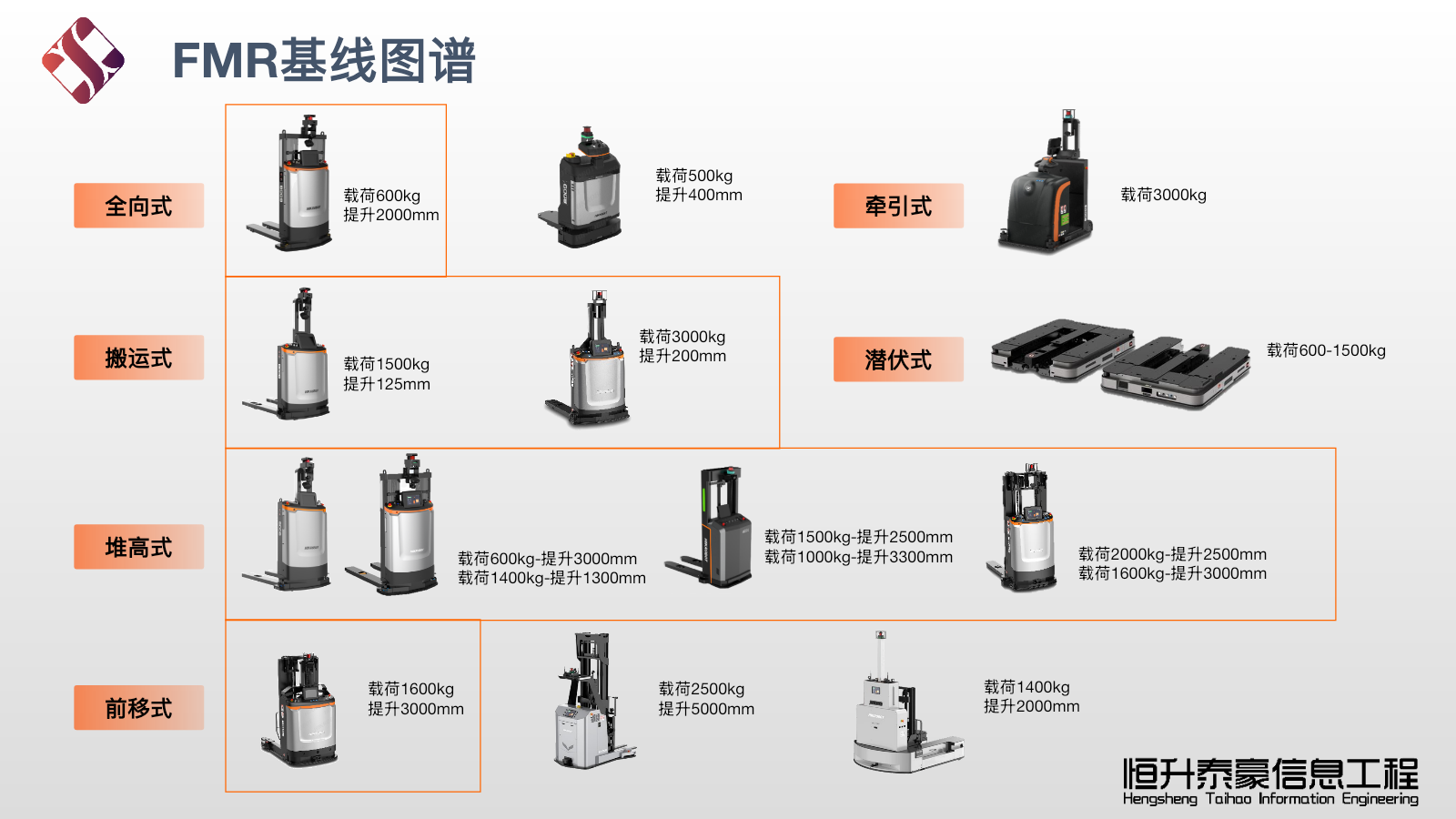

FMR选型需要同时确认货物重量、托盘结构、货物是否超托或偏载、取放高度、通道宽度、转弯半径、地面平整度、货架形式、对接设备和生产节拍。产品覆盖搬运式、全向式、堆高式、前移式、牵引式及潜伏式，可根据现场条件组合。

二、搬运系列FMR

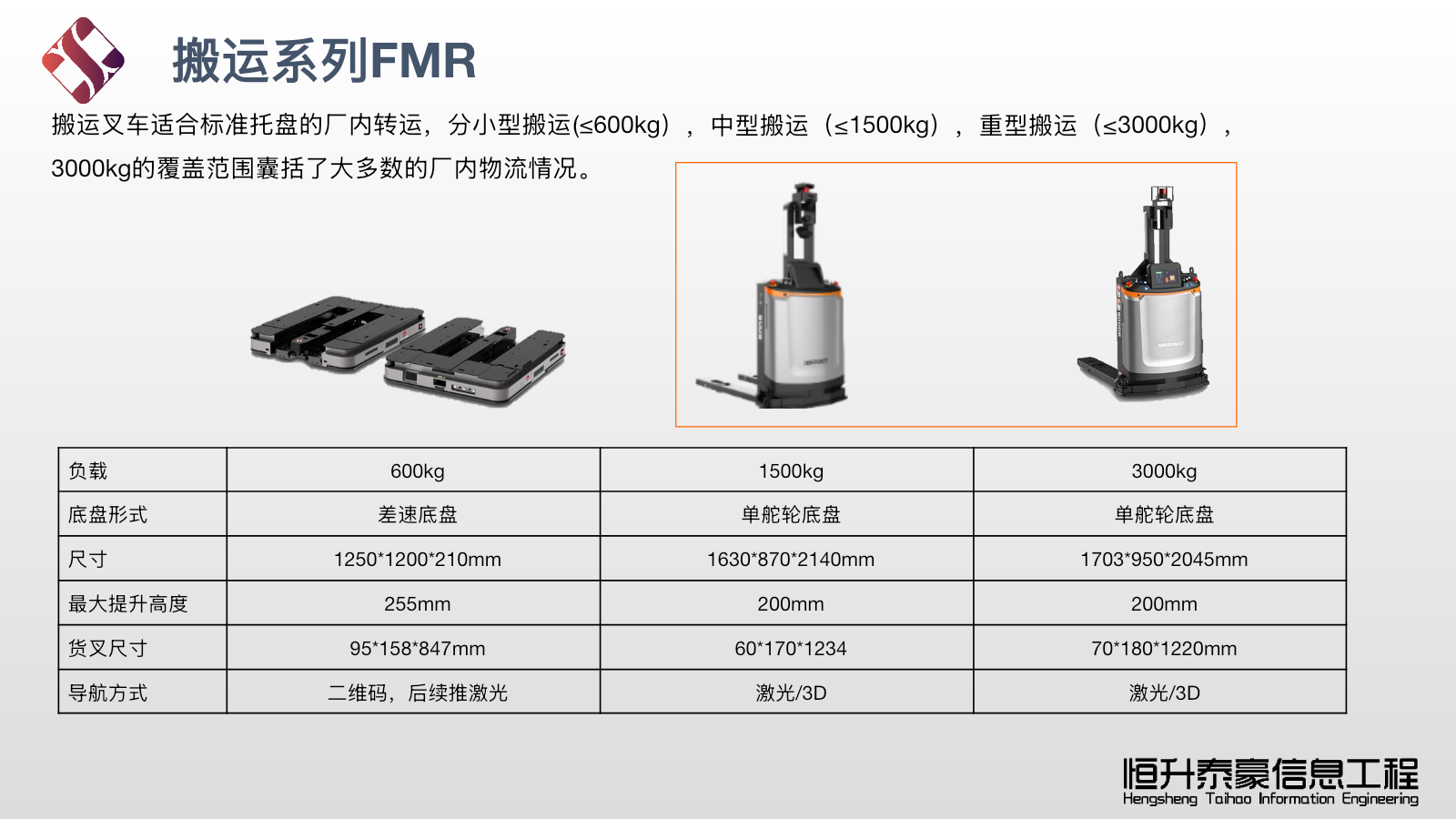

搬运系列适合标准托盘、料笼及低位载具的厂内转运。PPT产品矩阵覆盖约600kg、1500kg和3000kg负载，分别采用差速或单舵轮底盘，可使用二维码、激光或3D感知导航，满足从轻型周转到重型托盘搬运的大多数场景。

• 600kg级：车体紧凑，适合小型托盘和空间受限区域。
• 1500kg级：适合常见标准托盘和生产物流。
• 3000kg级：适合重型原材料、成品及机械制造载具。

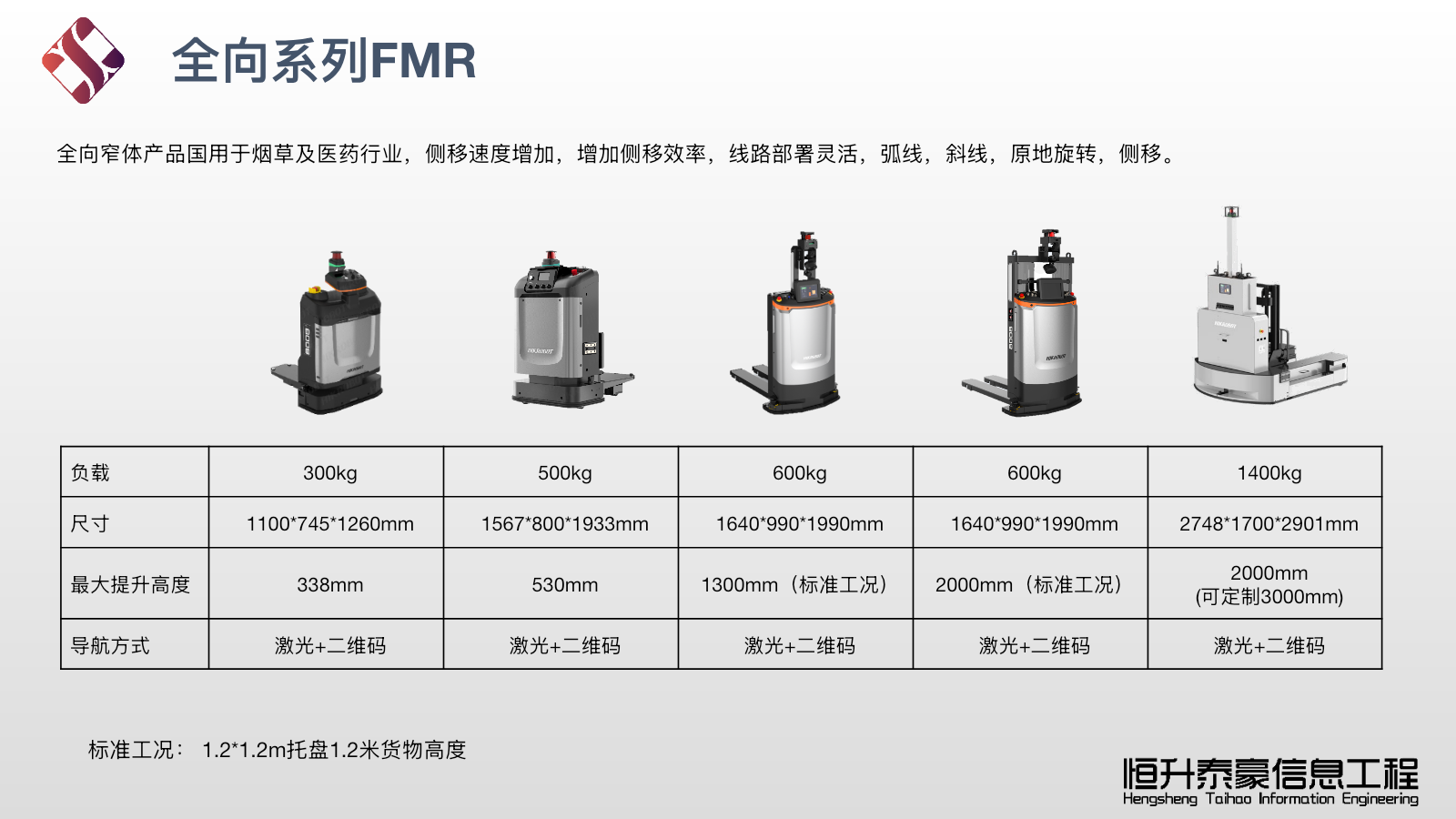

三、全向系列FMR

全向窄体叉车支持侧移、斜线、弧线、原地旋转等运动方式，适合烟草、医药、精密制造和通道受限场景。PPT车型覆盖约300kg至1400kg负载，多数采用激光与二维码融合导航，提升高度可按不同车型和项目要求配置。

四、堆高系列FMR

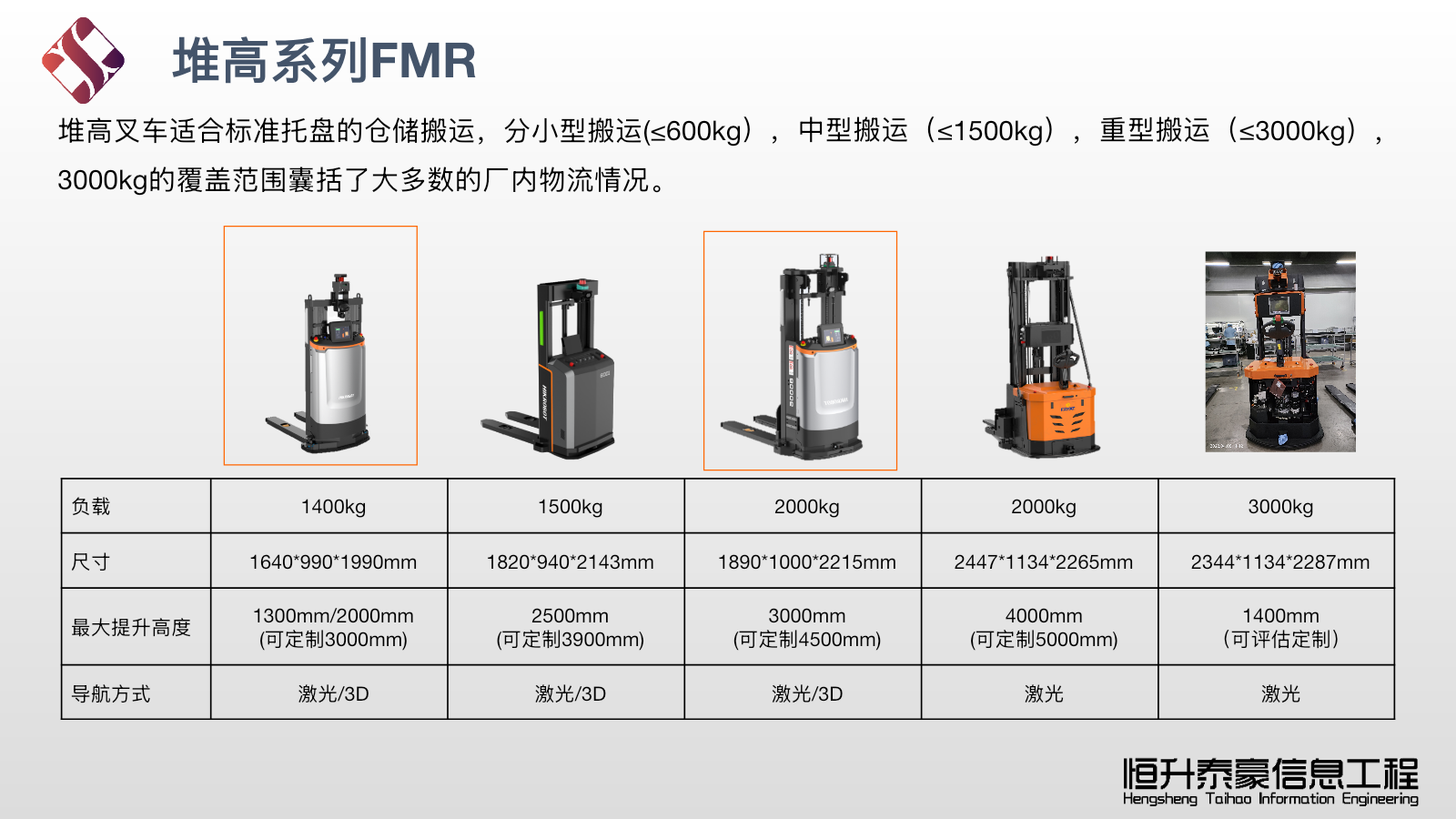

堆高叉车适合标准托盘仓储、横梁式货架和中高位存取。PPT车型覆盖约1400kg、1500kg、2000kg和3000kg负载，标准提升高度覆盖约1300mm至4000mm，部分车型可评估定制至4500mm或5000mm。

项目规划时需确认满载时门架稳定性、货物重心、托盘底部结构、货架横梁高度、货叉自由提升空间及消防喷淋净空。

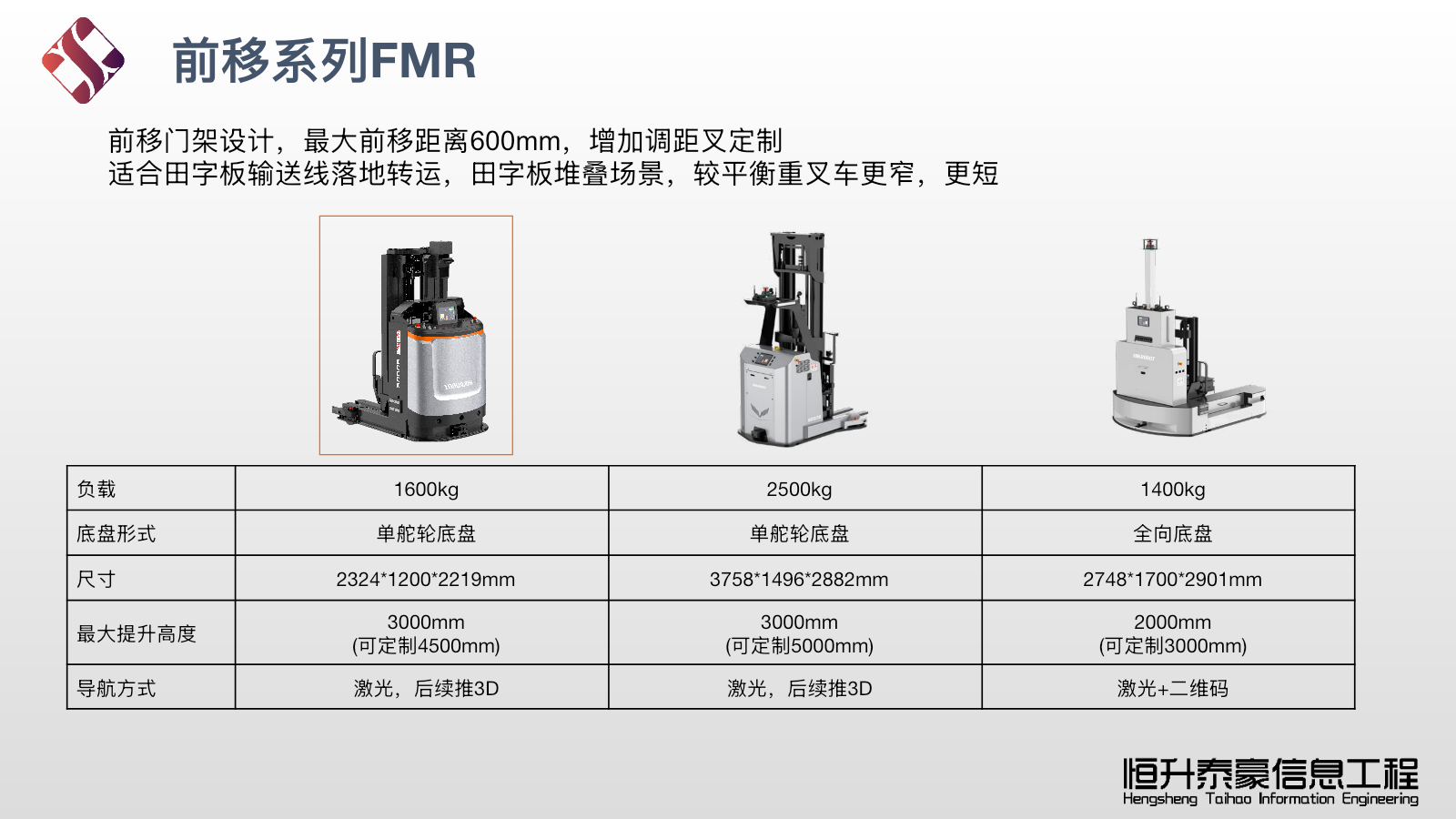

五、前移系列FMR

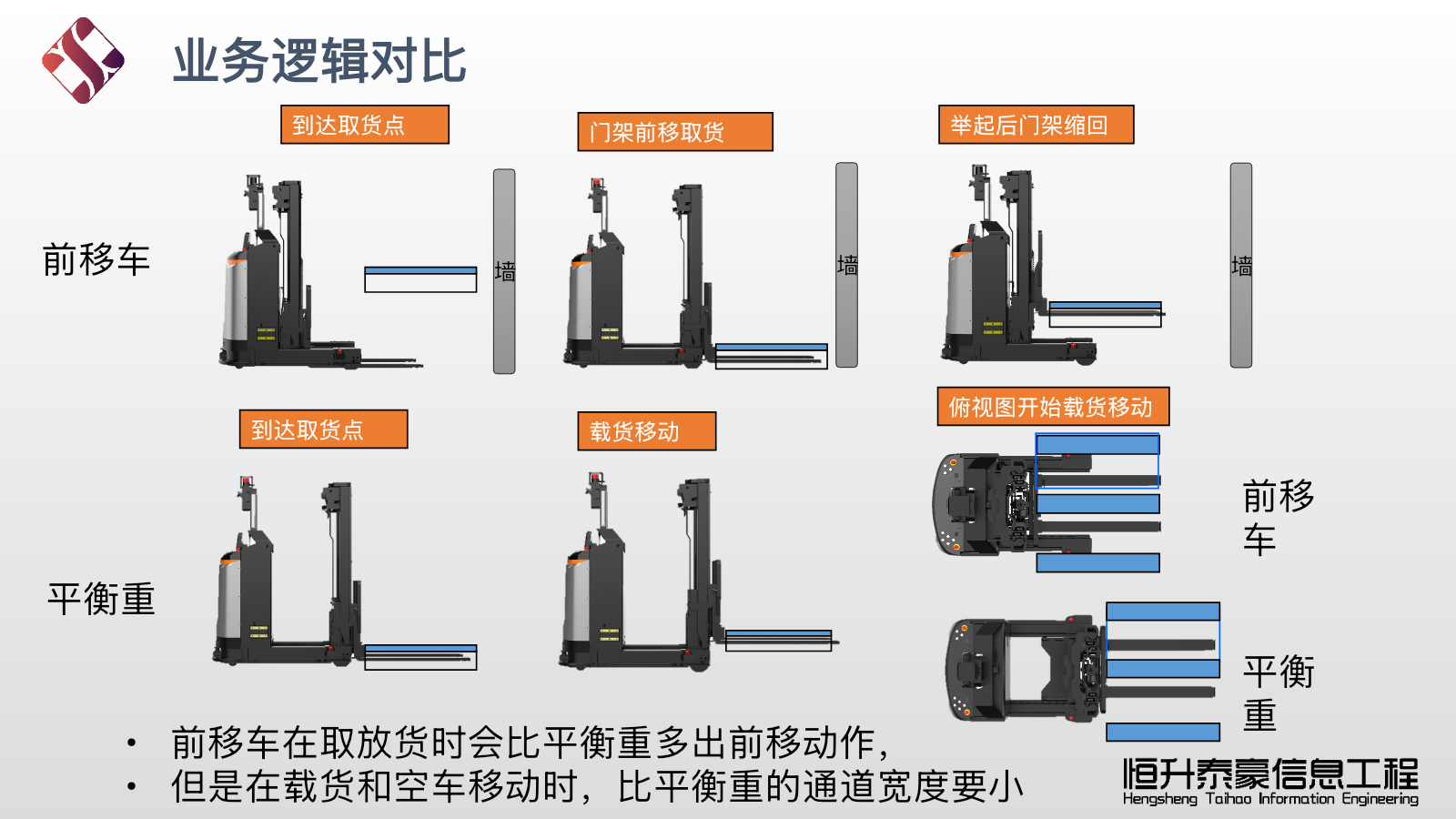

前移式叉车在取放货时门架向前伸出，取货完成后门架缩回再运输。与平衡重叉车相比，前移式增加了门架前移动作，但载货和空车移动所需通道更窄、整车更短，适合田字托盘、输送线落地转运、托盘堆叠和高位货架。

PPT车型覆盖约1400kg、1600kg和2500kg负载，最大前移距离约600mm，提升高度可按车型定制至3000mm以上。

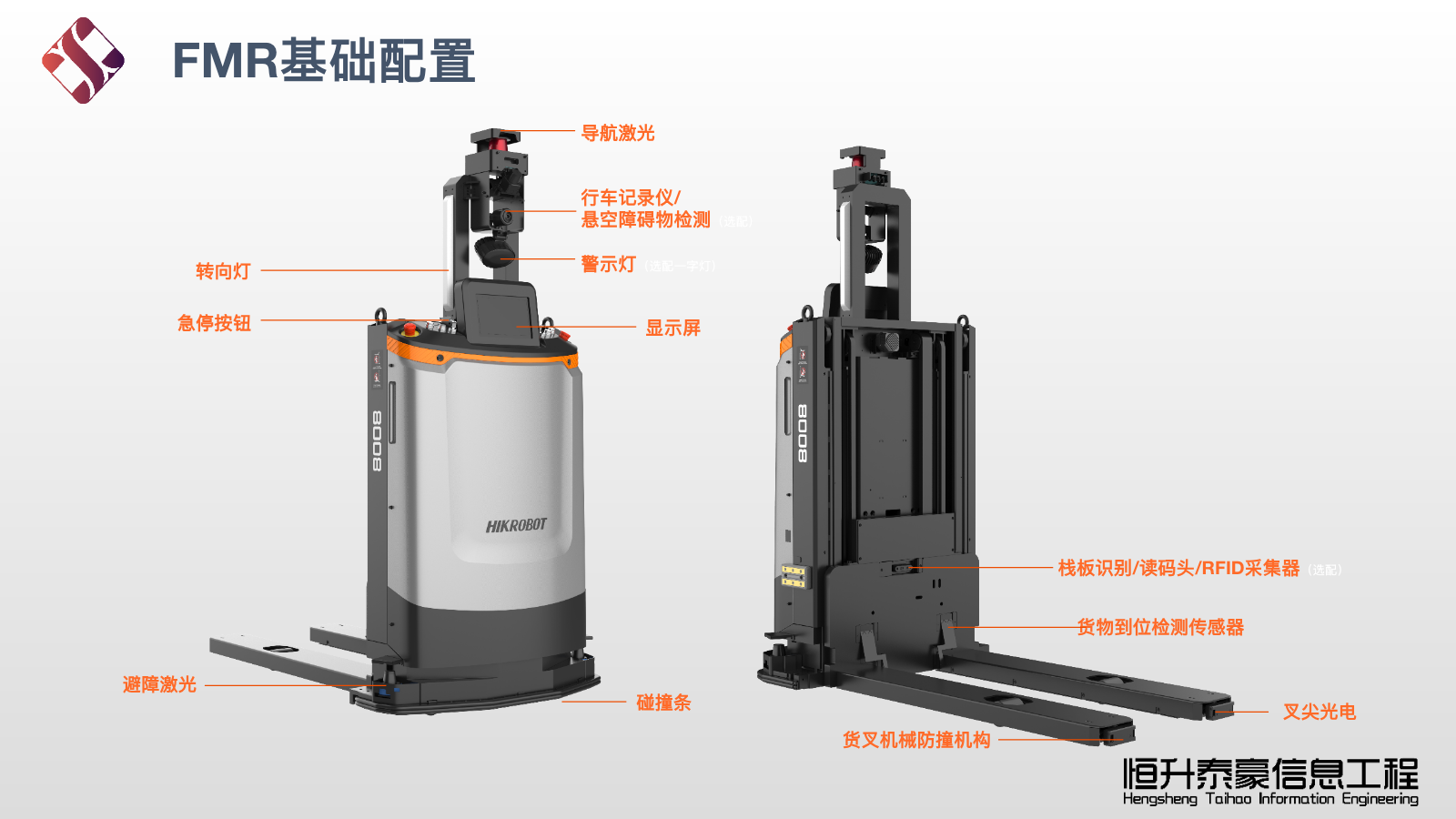

六、整车基础配置

根据项目安全和业务要求，FMR可配置以下硬件：

• 导航激光、避障激光与警示灯
• 显示屏、行车记录仪和悬空障碍物检测
• 车体碰撞条、急停按钮和转向灯
• 货物到位检测和货叉机械防撞机构
• 叉尖光电、栈板识别、读码器和RFID采集器

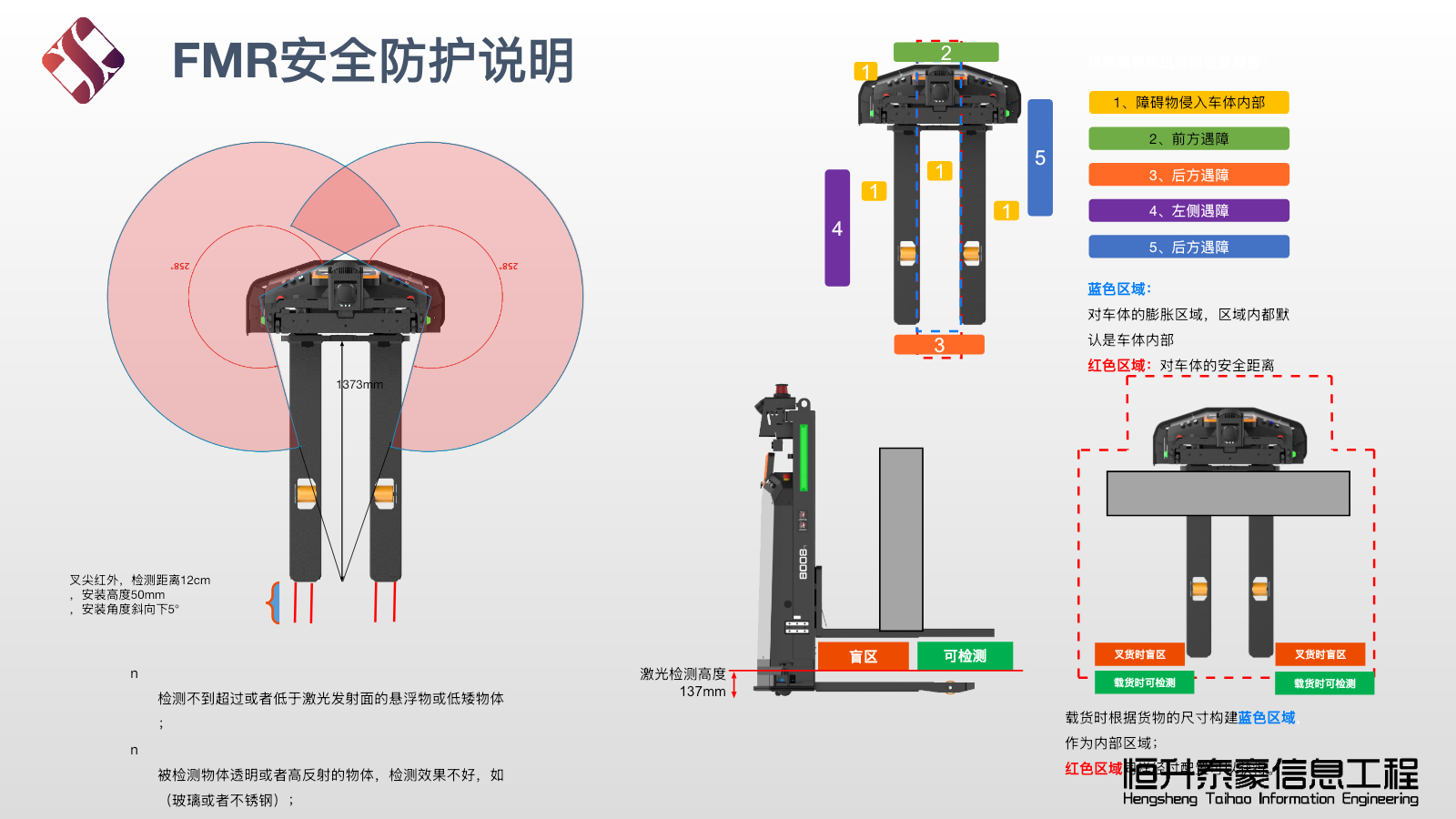

七、安全防护

安全系统围绕人、车、货和货架构建立体防护：导航与避障激光负责行驶区域检测，车体碰撞条和急停用于最后安全保护，叉尖光电与栈板识别用于取货校验，货物到位和门架传感器用于确认载具状态。高位作业还需检测货物偏载、超托和货叉未完全退出等风险。

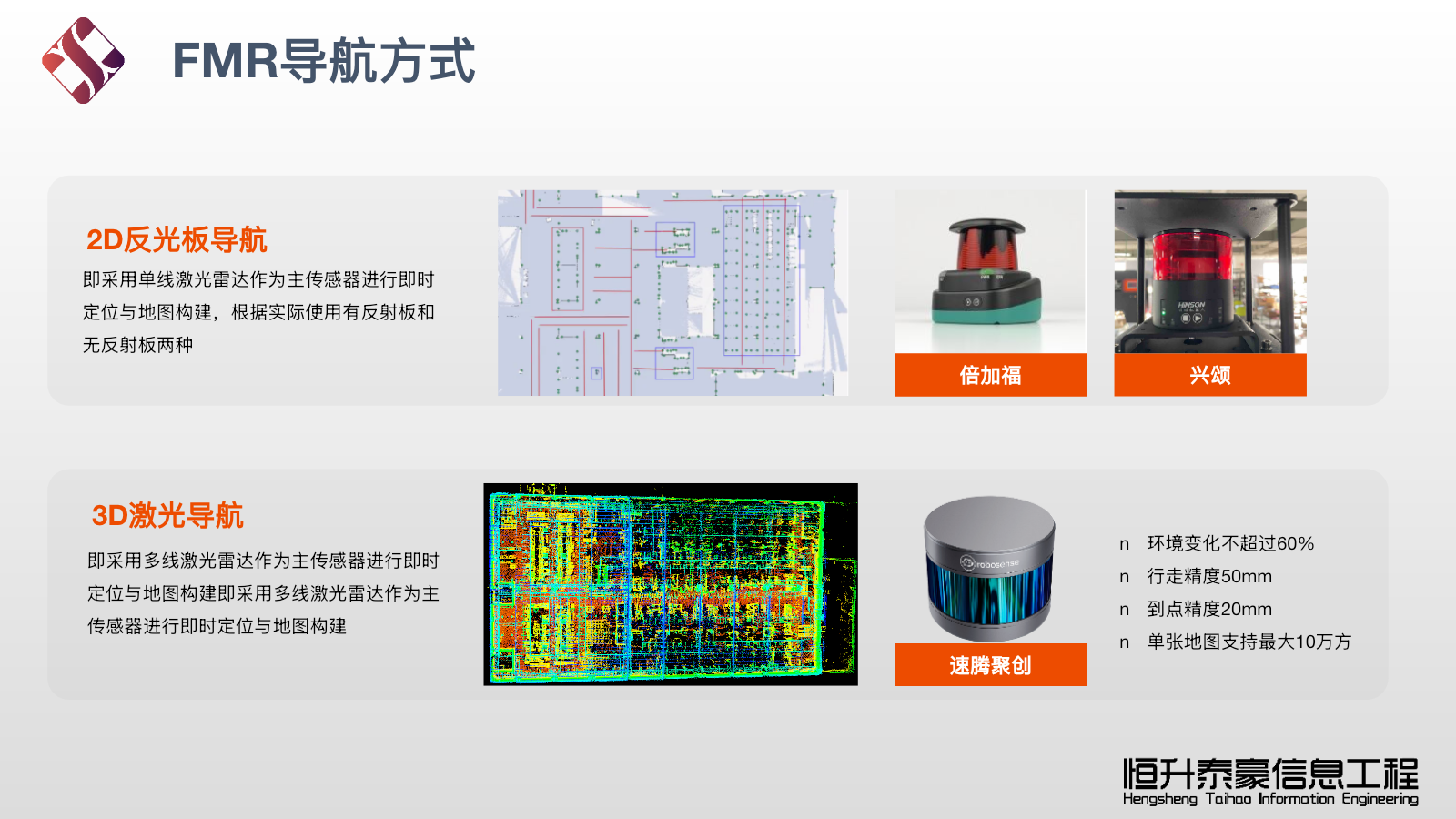

八、导航方式

8.1 2D激光导航

通过激光扫描环境轮廓并与地图匹配完成定位，适合墙体、设备、货架等稳定特征充足的室内场景。部署灵活，不需要大面积铺码，但环境变化和玻璃反射需提前评估。

8.2 3D激光或3D感知

利用三维点云识别环境结构，对高低特征和复杂空间的适应性更强，可用于高位货架、结构重复或二维特征不足的区域。

8.3 二维码与融合导航

二维码可用于高精度定位和局部路径约束，也可与激光导航组合，实现主通道激光导航、库区二维码巡线或关键工位二次定位。

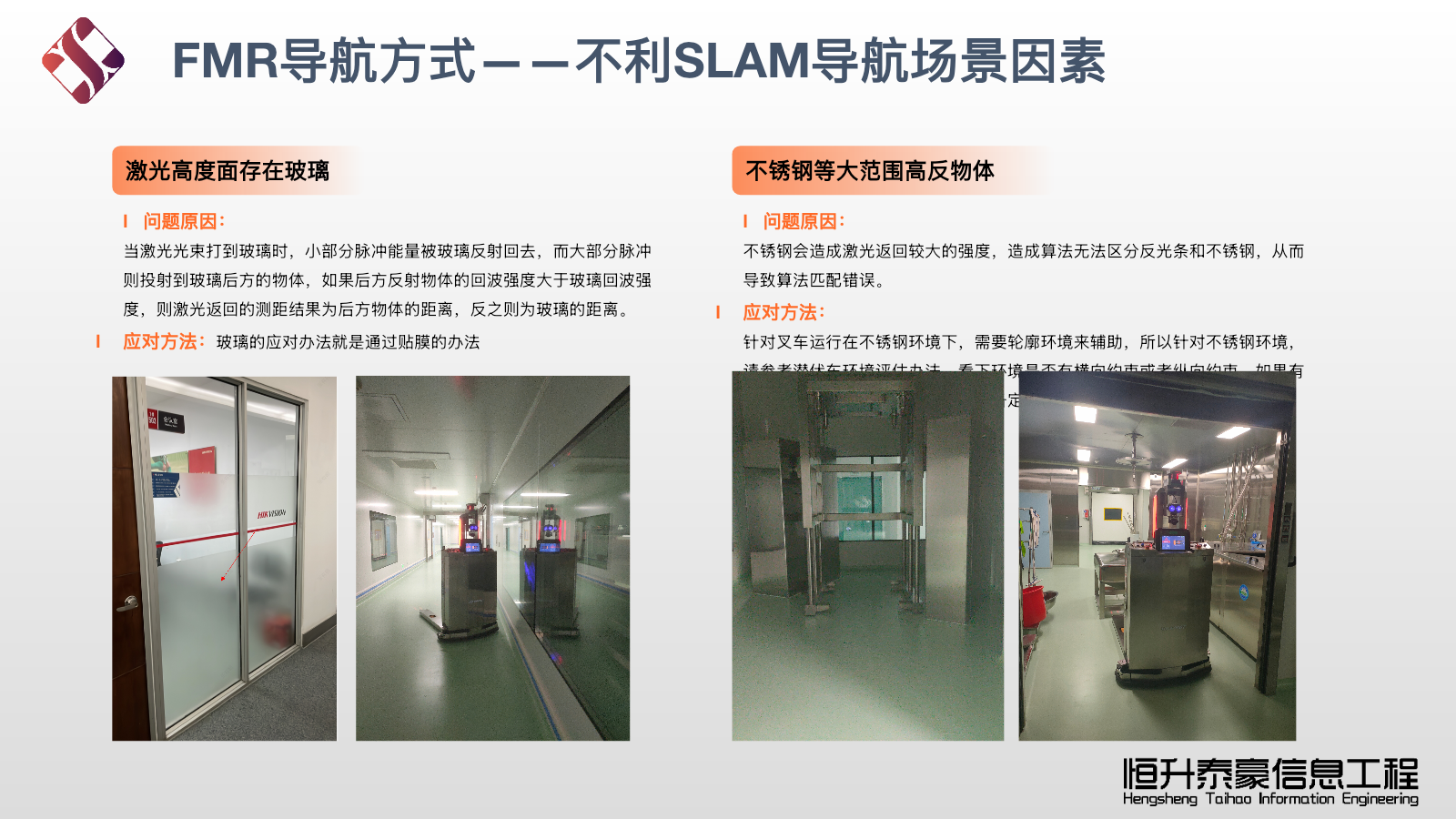

九、不利于SLAM导航的场景

以下情况需要在方案阶段识别并通过增加特征、铺设二维码、调整传感器或采用融合导航处理：

• 大面积玻璃、镜面、强反光金属或透明隔断
• 长距离结构高度重复、两侧特征过少的通道
• 环境持续变化、货物频繁遮挡主要定位特征
• 粉尘、烟雾、强光或传感器视野被设备遮挡
• 门体频繁开闭导致地图轮廓显著变化

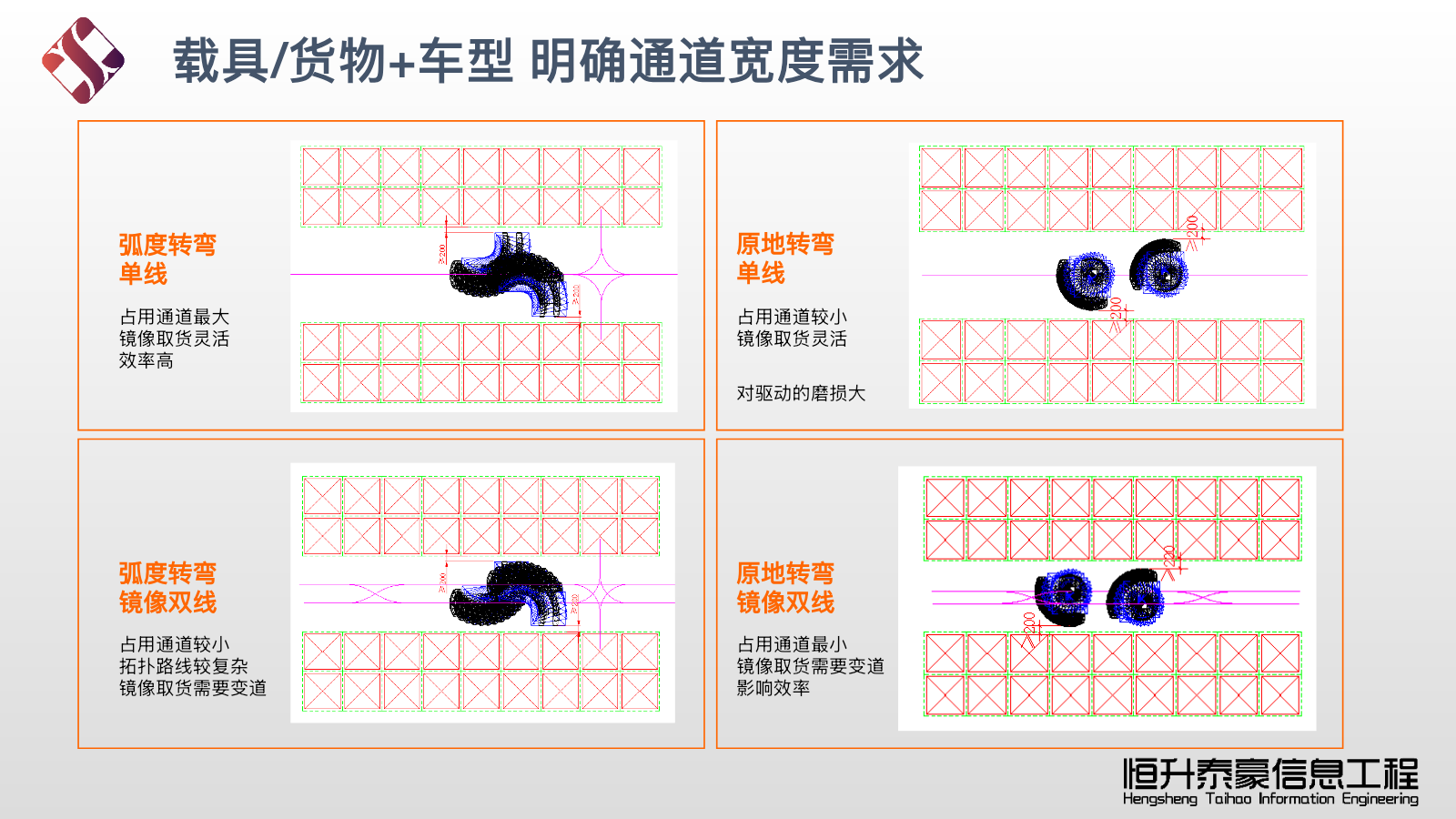

十、通道宽度与转弯校核

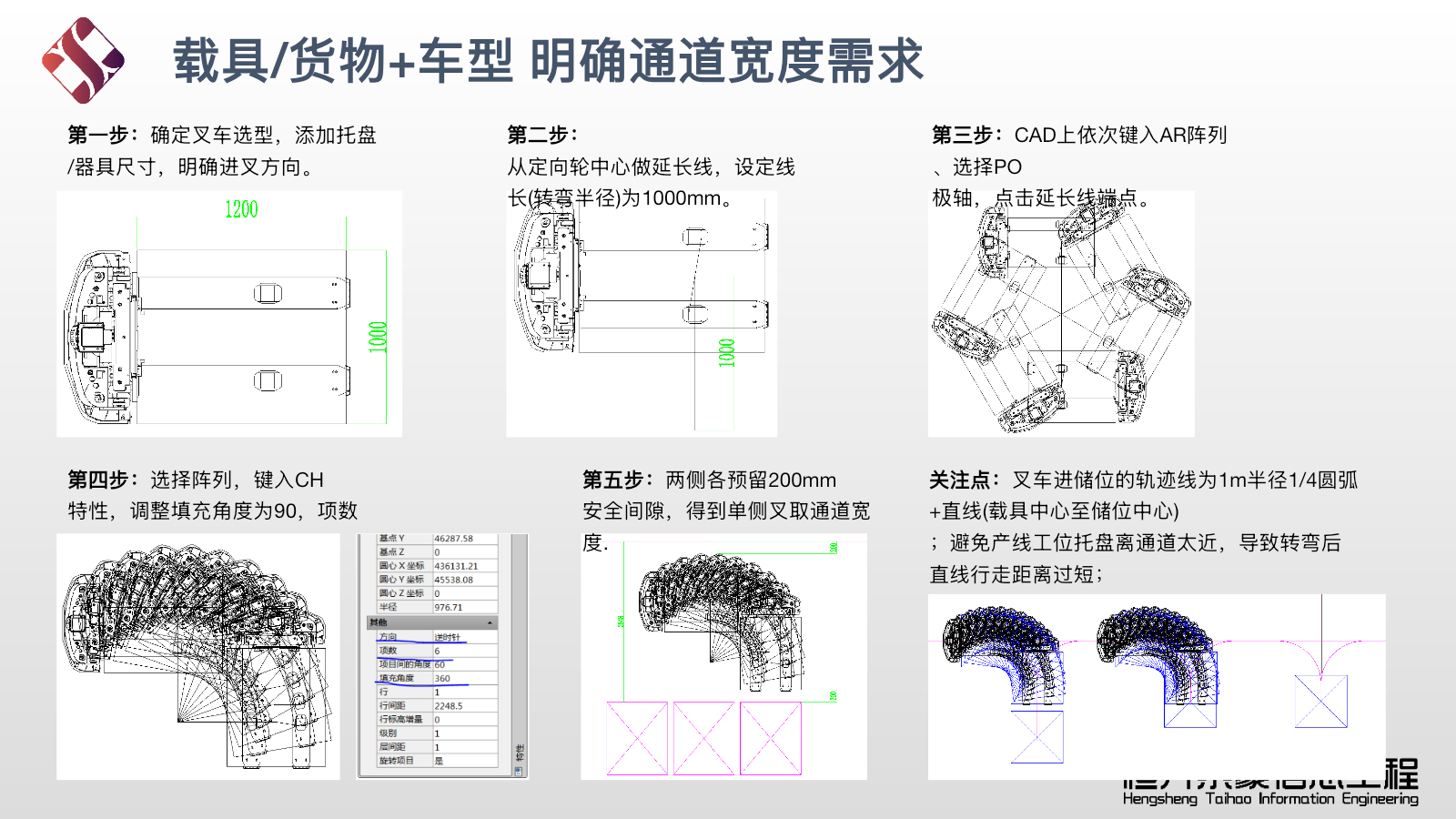

通道宽度不能只按车体宽度估算，需要叠加载具长度、货物超托、货叉伸出、转弯轨迹和安全间隙。PPT规划方法以载具中心至储位中心的取货轨迹为基础，结合约1米半径四分之一圆弧和直线段进行校核。

1. 确定托盘、货物和目标车型的准确外形尺寸。
2. 确认货物是否超托、偏载以及重心位置。
3. 在CAD中模拟空车、载货和货叉前移时的运动包络。
4. 检查转弯后是否保留足够的直线对正距离。
5. 两侧按项目安全标准预留间隙，PPT示例采用单侧约200mm。

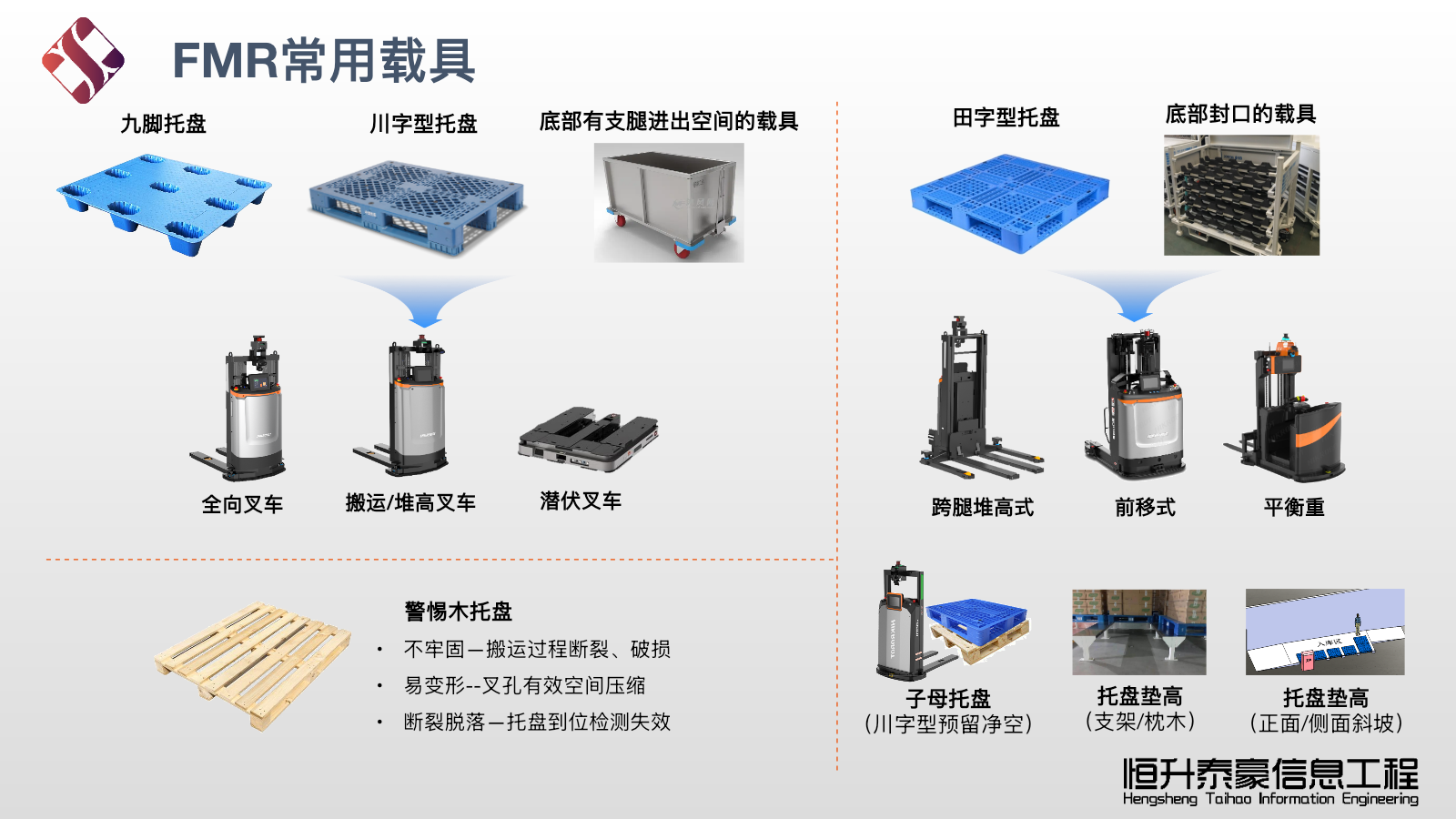

十一、常用载具

FMR可对接九脚托盘、川字托盘、田字托盘、平板托盘、料笼、周转架和定制工装。选型时需要确认叉孔方向、叉孔高度、底部加强筋、托盘变形、货物固定方式和货叉插入深度。非标准托盘应进行实物试叉和满载验证。

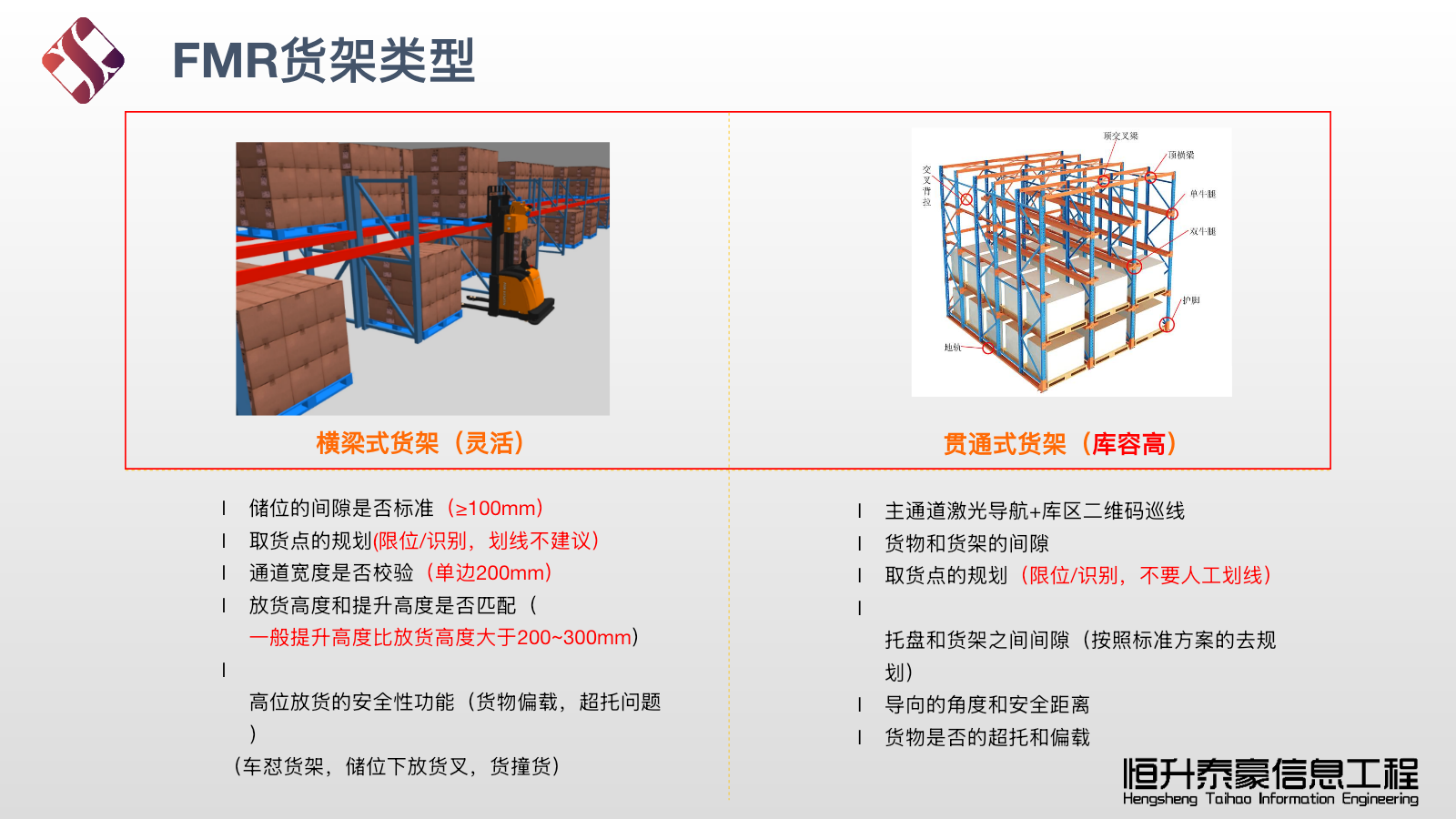

十二、货架类型与规划

12.1 贯通式货架

库容高，适合品类相对集中和批量存储，但需要严格控制货架导向、托盘一致性、取货顺序和高位安全。

12.2 横梁式货架

储位灵活、SKU适应性强。规划时需保证托盘与货架单侧间隙、通道宽度、提升高度和货叉退出空间。PPT建议储位间隙按项目复核，高位放货时需重点防范货物偏载、超托和碰撞横梁。

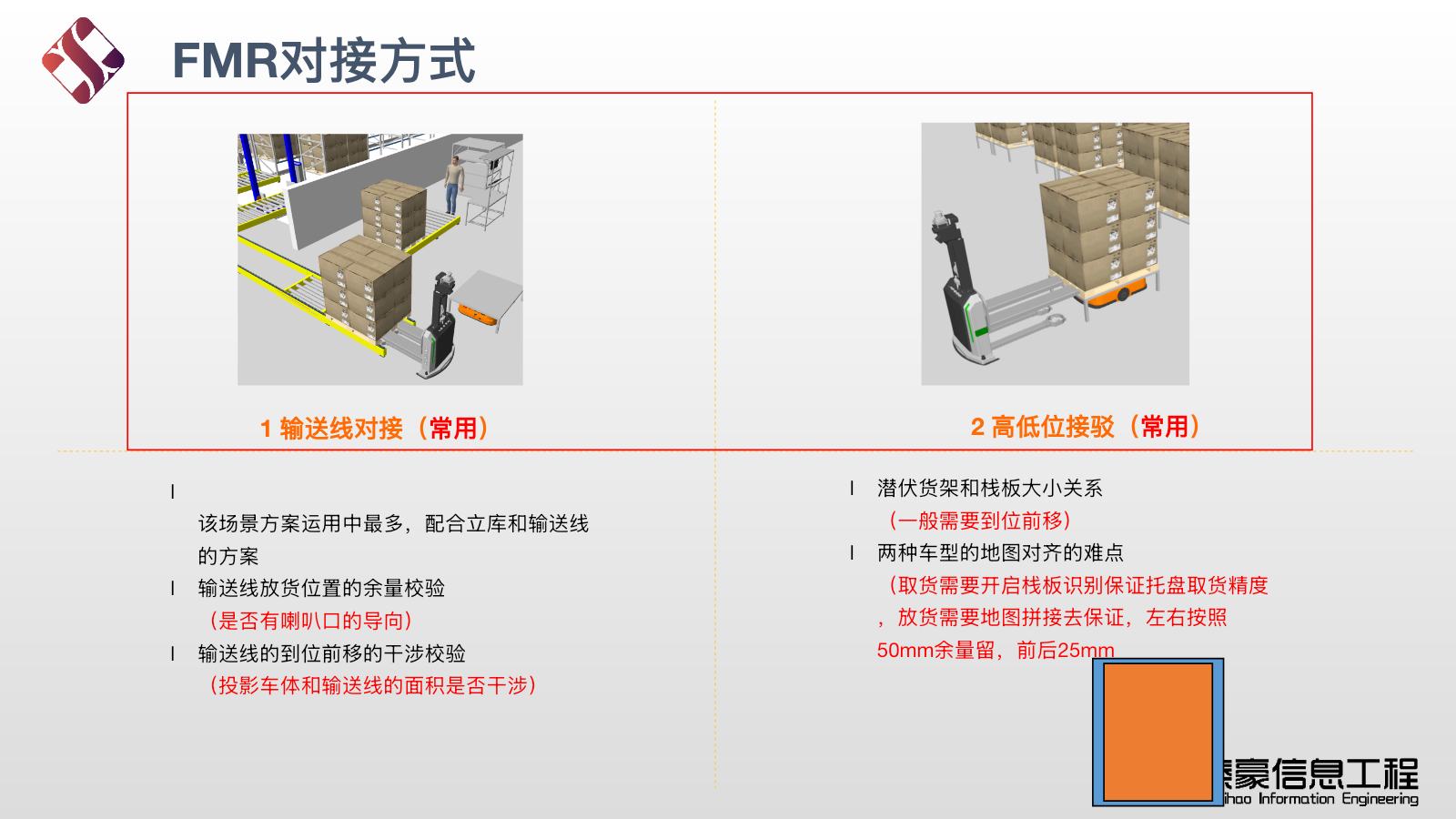

十三、设备对接方式

13.1 输送线对接

叉车与输送线交换托盘时，需要校核输送线喇叭口导向、托盘到位余量、货叉前移空间及车体投影是否与设备干涉。

13.2 高低位接驳

常用于立库、输送线和不同车型之间的物料交接。地图坐标、托盘识别和放货定位需要统一，通常通过栈板识别、二维码或地图拼接提高对接精度。

13.3 货架存取

机器人在货架前完成对正、举升、插叉、取货和退出，需要配置仓位定位、托盘有无、货物偏载及货叉状态检测。

十四、典型业务流程

14.1 入库上架

1. 系统接收到货或生产入库信息，绑定托盘与物料。
2. WMS分配目标储位，RCS生成搬运任务。
3. FMR到接驳位识别托盘，完成取货和运输。
4. 到达货架后进行二次定位、举升和上架，回传结果。

14.2 出库与线边配送

1. 订单或产线叫料触发出库任务。
2. FMR从货架或缓存区取货并送往输送线或工位。
3. 设备握手确认交接完成，库存和任务状态自动更新。
4. 空托盘或空料架按策略回收至指定区域。

十五、系统集成

FMR系统可与ERP、MES、WMS、立库、输送线、扫码器、RFID、称重、门禁和电梯集成。WMS管理库存和仓位，RCS负责任务分配、路径规划、交通管制、充电和异常调度，车辆控制器负责导航、货叉和安全传感器。

十六、应用案例

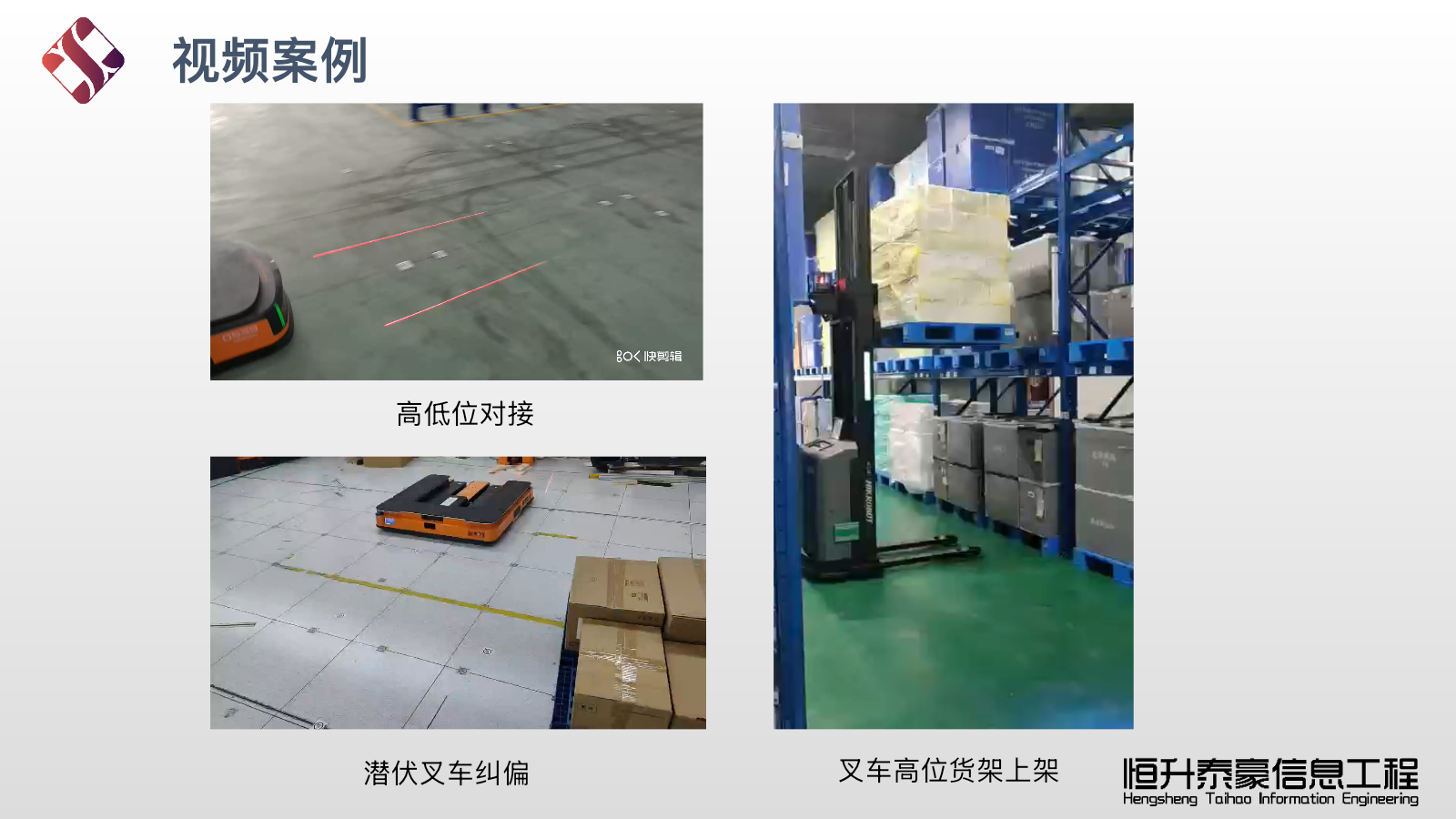

PPT展示了叉车高位货架上架、高低位接驳和潜伏叉车纠偏等实际场景。项目可根据货物、节拍和仓储布局组合搬运、堆高、前移及潜伏车型。

十七、方案价值

• 减少人工叉车作业：降低重复搬运和夜班用工压力。
• 提高仓储效率：任务自动下发、最优路径和连续作业减少等待。
• 提升准确性：托盘、物料、仓位和任务全流程绑定与追踪。
• 改善安全：通过激光、碰撞、叉尖和货物检测降低人车混行风险。
• 柔性扩展：多车型、多导航与多货架形式按业务增长扩展。
